Параметры линии изображения
Параметры линии изображения |
|

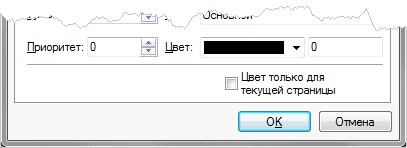

При вызове диалога параметров до начала создания линии он будет содержать дополнительный параметр “Цвет только для текущей страницы”. Данный параметр используется только при черчении на страницах рабочих плоскостей. При установке флажка заданный цвет будет использоваться не для всех новых линий в документе, а только для линий, создаваемых на текущей странице рабочей плоскости.
Закладка "Стандартные"
- Стиль.

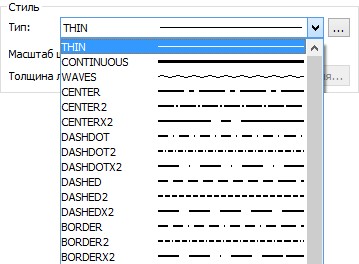

- Тип. Задает тип линии изображения. Типы линий изображения описаны в файле TCAD.LIN и их описание совместимо с описанием типов линий для системы AutoCAD. Вы можете выбрать из списка. Файлы шаблонов пользовательских типов линий хранятся в директории …\Program\LinePatterns.
- Масштаб штрихов. Задает масштаб штрихов для прерывистых типов линий относительно размера штрихов, описанных в файле описания типов линий (TCAD.LIN). На отображение сплошных линий не оказывает никакого влияния. Если масштаб не задан значением ("Из документа"),то значение масштаба будет подставляться из параметра "Масштаб штрихов", закладка "Линии" команды ST: Параметры документа.
- Толщина. Задает толщину линии изображения. Если толщина не задана значением ("Из документа"), то значение толщины будет подставляться для сплошной основной линии (CONTINUOUS) из параметра "Толщина основных", а для всех остальных - из параметра "Толщина остальных" команды ST: Параметры документа, закладка "Линии".

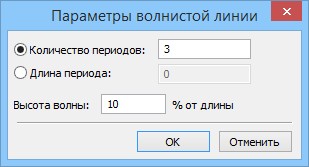

Волнистая линия. Если выбран тип линии WAVES (волнистая), то становится доступной графическая кнопка "Волнистая линия", выводящая на экран окно "Параметры волнистой линии".
Количество периодов. Значение параметра задаёт количество "волн" на линии изображения (длина периода рассчитывается системой автоматически).
Длина периода. Задаёт значение длины периода (количество "волн" рассчитывается системой автоматически).
Высота волны. Значение параметра задаёт высоту волны в процентах от длины периода.
- Начало и конец.
- Тип (тип символа/стрелки). Каждая линия изображения может начинаться и заканчиваться специальным символом. Тип символа выбирается из подменю. В вашем распоряжении имеется более 30-ти различных типов символов, благодаря использованию которых можно создавать широкое многообразие разных линий изображения.
Дополнительная кнопка
позволяет быстро поменять местами параметры начала и конца линии.
- Размер (начального и конечного символов). Размеры начального и конечного символов не зависят друг от друга. Размер может быть установлен любым, по желанию пользователя. Если размер символа не установлен, то символ рисуется пропорционально размеру шрифта, установленному для чертежа на закладке "Шрифт" команды ST: Параметры документа.
- Цвет. Линии изображения могут иметь различный цвет, который устанавливается внутри данного окна диалога.

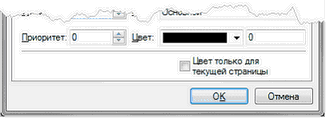

При вызове диалога параметров до начала создания линии он будет содержать дополнительный параметр “Цвет только для текущей страницы”. Данный параметр используется только при черчении на страницах рабочих плоскостей. При установке флажка заданный цвет будет использоваться не для всех новых линий в документе, а только для линий, создаваемых на текущей странице рабочей плоскости.
Слой.
Закладка "Дополнительные" позволяет устанавливать следующие параметры:
- Сплошная линия. Сплошное изображение линий.
- Двойная линия. Линии изображаются контуром без заливки.
- Выравнивание. Задает расположение линии изображения относительно узлов привязки.
●Центр.
●Левое.
●Правое.
- Ширина. Задает ширину линии изображения.
●Постоянная.
●Переменная.
- В начале. Задает численное значение ширины линии изображения.
- В конце (для переменной ширины).
- Начало. Конец. Задает форму начала и конца линии.
●Нет.
●Круг.
●Прямоугольник.
- Сочленения. Задает форму линии изображения в местах соединения.
●Круглые.
●Острые.
●Ограниченные.
Расстояние от узла привязки до линии обрезки задаётся параметром “Не более” относительно полуширины линии.
Обратите внимание, что часть параметров можно задавать с помощью системной панели.
Смотри: Линии изображения, Graphics, Sketch
