Вырез по нормали

Предыдущая страницаВ началоСледующая страница

Для построения вырезов на листовых телах используется операция SMN: Вырез по нормали:



Пиктограмма

Лента

Листовой металл → Вырез по нормали

Клавиатура

Текстовое меню

<SMN>

Операции > Листовой металл > Вырез по нормали

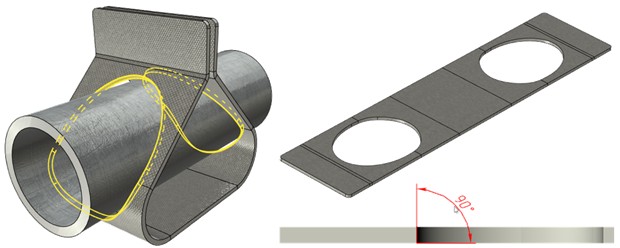

Операция позволяет строить вырез с зазором на листовом теле с перпендикулярными к основным граням кромками. Поддерживаются многоконтурные 3D профили.

В команде доступно три варианта создания выреза, переключение между которыми осуществляется пиктограммами.

По толщине

По срединной

По ближайшей

Списком можно определить на какой из граней нужно сделать вырез: на ближайшей или на всех, с которыми есть пересечение в заданном направлении.

Параметры команды

Тип. Пересечение проецируемого профиля на наклонный лист будет давать различный результат по габаритам и положению выреза, в зависимости от того, какую поверхность (поверхности) считать поверхностью на которую проецируется профиль. Доступен выбор одного из трёх вариантов получения выреза.

По толщине. Максимальный габарит выреза.

По срединной. Согласно пересечению проекции профиля со срединной поверхностью листовой заготовки.

По ближайшей. Согласно пересечению проекции профиля с ближайшей поверхностью листовой заготовки.

По толщине

По срединной

По ближайшей

Вырезать. Доступно два варианта.

До ближайшей. Будет сделан вырез только на ближайшей к профилю поверхности заготовки в заданном направлении.

Через всё. Будет сделан вырез на всех поверхностях заготовки, которые будет пересекать проекция профиля в заданном направлении.

Симметрично. Симметричное направление проекции профиля.

Зазор. Устанавливает зазор по эквидистанте от полученного выреза.

Скруглять углы. Скругление углов профиля.

Опции автоменю команды.

<Ctrl+Enter>

Закончить ввод

<P>

Вызов диалога параметров операции

<X>

Выйти из команды

<F5>

Предварительный просмотр

<B>

Выбрать тело

<F>

Начертить профиль

<W>

Выбрать контур

<D>

Выбрать направление

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать тело. В случае, если в 3D сцене несколько тел – нужно при помощи данной опции указать тело, на котором необходимо создать вырез. Опция активна по умолчанию в случае нескольких тел в 3D сцене.

Начертить профиль. Опция прозрачного режима создания профиля. Необходимо выбрать грань или плоскость после чего система автоматически перейдёт в режим черчения на рабочей плоскости. Далее необходимо построить замкнутый контур. При выходе из режима черчения на рабочей плоскости построенный профиль будет выбран автоматически.

Выбрать контур. Опция выбора профиля для создания выреза: нужно выбрать профиль, который будет определять вырез. Профиль должен быть замкнутым. Опция активна по умолчанию в случае одного тела в 3D сцене.

Выбрать направление. Опция выбора направления проецирования профиля. Направление определяется вектором, который может быть задан ребром или плоскостью (плоскость задаёт нормаль, вдоль которой направлен вектор направления проецирования).

Создание выреза по нормали

Типичный порядок действий при работе с командой Вырез по нормали.

Выбрать листовое тело, если в 3D сцене несколько тел.

Выбрать профиль, определяющий форму выреза.

Указать направление проецирования профиля.

Выбрать тип расчёта выреза.

Указать зазор и другие параметры, в случае необходимости.

Закончить ввод.
