Параметры по умолчанию для листового металла

Для задания параметров по умолчанию для всей группы операций по работе с листовым металлом необходимо вызвать команду SMP: Параметры по умолчанию для листовых операций:





После вызова команды на экране появляется диалог Параметры листового металла. В полях диалога можно установить значения параметров по умолчанию для всех операций листового металла создаваемой детали.

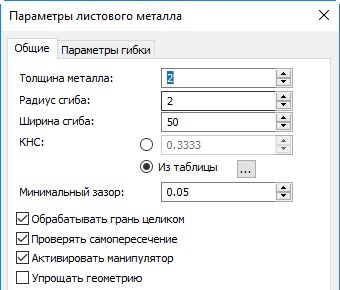

Закладка Общие

Толщина металла. Определяет толщину заготовки, предлагаемую в команде создания листовой заготовки по умолчанию.

Радиус сгиба. Задаёт значение радиуса сгиба, устанавливаемое по умолчанию при создании гибки.

Ширина сгиба. Задаёт значение ширины сгиба по умолчанию.

Коэффициент нейтрального слоя (КНС). Определяет способ задания коэффициента нейтрального слоя при гибке и последующем разгибании детали. Значение параметра может либо устанавливаться пользователем, либо определяться системой автоматически на основании таблицы зависимости КНС от отношения радиуса сгиба к толщине заготовки. Таблица для определения КНС хранится в документе модели. Для просмотра и изменения таблицы используется кнопка . При нажатии на кнопку открывается дополнительное окно Коэффициенты нейтрального слоя. В этом окне отображается используемая в текущем документе таблица КНС. Она представляет собой табличную зависимость КНС (столбец “Коэффициент”) от величины отношения радиуса гибки и толщины заготовки (столбец “Радиус/толщина”). Флаг Интерполяция задаёт тип интерполяции данных таблицы: установленный флаг – линейная интерполяция (КНС представляет собой линейную функцию, интерполированную по данным таблицы), снятый флаг – табличная (КНС в виде ступенчатой функции по данным таблицы).

Используемую таблицу можно выгрузить в текстовый файл, нажав кнопку [Сохранить…].

Кнопка [Загрузить…] позволяет изменить таблицу, загрузив новые данные из предварительно созданного пользователем текстового файла “*.tnf” следующего формата: первая строка в файле должна задавать тип интерполяции: “Interpolation” – линейная, “Table” – табличная; следующие строки должны содержать данные таблицы – значения отношения радиуса сгиба к толщине заготовки и соответствующие им значения КНС. Данные таблицы могут быть записаны различным образом - в одной строке или в нескольких, с разделителями в виде пробелов или табуляции. Например, таблица, используемая по умолчанию, записана следующим образом:

Загруженная из файла таблица сохраняется в документе текущей модели и в дальнейшем используется при работе с ней.

Минимальный зазор. Определяет ширину реза при создании операций с листовым металлом. Определяет параметр Уменьшение язычка.

Обрабатывать грань целиком. Параметр важен при проведении операций с листовым металлом определённой геометрии (например, когда необходимо согнуть листовое тело с вырезом по заданной линии). При установленном параметре, всё тело вдоль выбранной линии будет сгибаться, не нарушая логику построения. Параметр определяет установку/снятие флага по умолчанию для опции Сгибать грань целиком в диалоге создания операций гибки.

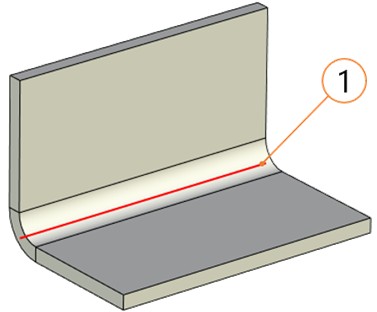

                 1 - Линия сгиба

Проверять самопересечения. Параметр важен при создании операции «Гибка». Он позволяет отслеживать самопересечение отогнутых листовых граней. При установленном флаге система не позволит создать гибку, результат которой приводит к пересечению с исходным телом. Определяет установку/снятие флага по умолчанию для опции Проверять самопересечение в операциях гибки.

Активировать манипулятор. При установленном флаге для операций Фланец, Отбортовка, Подсечка будет автоматически активирован ввод значения через манипулятор длины после выбора ребра или профиля.

Упрощать геометрию. Параметр удаляет рёбра, образующиеся в результате построения, фланцев, отбортовок, перемычек и других операций листового металла.

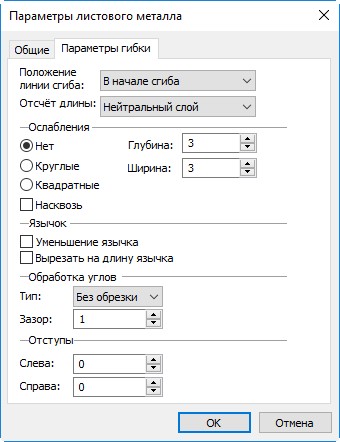

Закладка Параметры гибки.

Положение линии сгиба позволяет задать положение зоны сгиба относительно базовой линии гибки: В начале сгиба, В конце сгиба, Посередине сгиба, По наружному размеру или По внутреннему размеру. Определяет вариант по умолчанию параметра Положение в диалоге команд гибки.

Отсчёт длины. Четыре значения выпадающего списка – Нейтральный слой, Внешняя сторона, Внутренняя сторона, Прямая часть – позволяют установить по умолчанию требуемый вариант отсчёта. Определяет вариант по умолчанию параметра Отсчёт в диалоге команд гибки.

Группа параметров Ослабления позволяет определить вид и размеры ослаблений, создаваемых при гибке по умолчанию.

Тип ослаблений определяется положением переключателя: Нет (ослабления не создаются), Круглые, Квадратные.

Параметры Глубина и Ширина позволяют задать размеры по умолчанию для ослаблений: глубину передней (выступающей за линию сгиба) части и ширину паза.

Установка флага Насквозь включает режим прорезки паза до краёв заготовки.

Группа параметров Язычок позволяет установить значения по умолчанию для различных режимов обрезки при гибке. Необходимость уменьшения язычка при отгибании и приклеивании фланца указывается с помощью флага Уменьшение язычка – при включённом флаге данный режим будет активирован по умолчанию. Флаг Вырезать на длину язычка позволяет задать для приклеивания фланца способ удаления материала заготовки под язычком: при установленном флаге по умолчанию материал будет удаляться только на длину язычка, при снятом – до края заготовки.

Группа Обработка углов. Позволяет включить по умолчанию обрезку пересекающихся частей фланца с заготовкой: вариант С обрезкой с указанием параметра Зазор (определяет значение по умолчанию параметра Зазор в диалоге команд гибки). При установленном значении Без обрезки пересекающиеся части по умолчанию обрезаться не будут.

Группа параметров Отступы. Определяет значения по умолчанию параметров Отступ слева и Отступ справа. Положение отступов (слева или справа) определяется системой в зависимости от положения создаваемой геометрии.

Значения параметров, установленные в команде SMP: Параметры по умолчанию для листовых операций, будут использоваться по умолчанию во всех операциях по работе с листовым металлом. У текстовых и числовых параметров этому будет соответствовать текущее значение параметра, заключённое в квадратные скобки, например, Радиус: [2].
