Печать 3D

Предыдущая страницаВ началоСледующая страница



Вызов команды:

Пиктограмма

Лента

clip1057

Клавиатура

Текстовое меню

<P3D>

Файл > Печать 3D...



Команда «Печать 3D…” осуществляет вызов команды экспорта в STL.





При экспорте в формат “Стереолитография” геометрическая форма поверхностей 3D модели передаётся с помощью разбиения поверхностей на совокупность плоских треугольных областей. Точность моделирования поверхности зависит от параметров трёхмерной сетки.



В окне Параметры экспорта для формата *stl имеются следующие параметры:

Отдельный файл для каждого тела. Для каждого тела в сборке будет создан отдельный файл выбранного формата с сеткой.

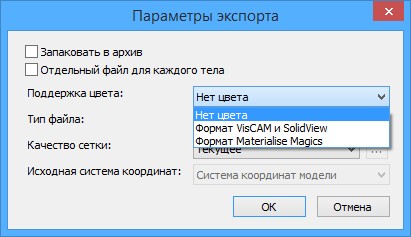

Поддержка цвета. Можно выбрать один из двух стандартный форматов: Формат VisCAM и SolidView  или Формат Materialise Magics.Также можно выбрать пункт Нет цвета.

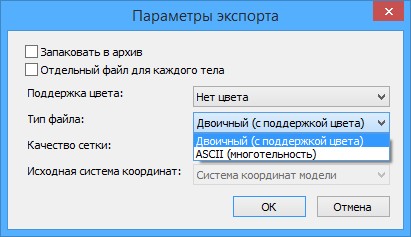

Тип файла:

Двоичный (с поддержкой цвета) – бинарный формат с поддержкой цвета. Тела храняться в виде одной большой сетки.

ASCII (многотельность) – текстовый формат без поддержки цвета. Тела разделены на отдельные сетки.

Качество сетки задаёт качество изображения экспортируемой модели.

Исходная система координат. В выпадающем списке можно выбрать одну из ЛСК модели, которая будет считаться основной. Это означает, что при импорте файла эта ЛСК будет совмещена с началом координат.
