Команда "SHow" - Уровни

В начало



Вызов команды:

Пиктограмма

Лента

3D модель → Стиль → Уровни

Чертёж → Стиль → Уровни

Сборка → Стиль → Уровни

Листовой металл → Стиль → Уровни

Грани → Стиль → Уровни

Сварка → Стиль → Уровни

Примитив → Стиль → Уровни

Редактирование → Документ → Уровни

Рабочая плоскость → Стиль → Уровни

Клавиатура

Текстовое меню

<SH>

Настройка > Уровни

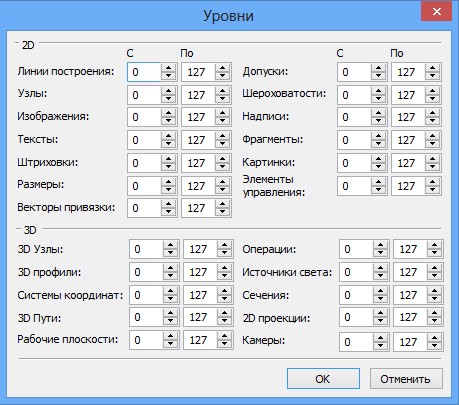

Команда "Уровни" позволяет задать уровни видимости графических элементов.



Уровни видимости

Каждый графический элемент системы имеет уровень. Уровень элемента - целое число, которое определяет видимость элемента при перерисовке. Вы можете задать уровень элемента в интервале от -126 до 127. Уровень любого элемента может быть задан вещественной переменной в меню установки параметров элемента. Видимость каждого элемента зависит от интервала, устанавливаемого в команде SHow. Вы можете задать интервал уровней видимости двумя числами (от -126 до 127) для всех элементов системы.

Видимость элементов определяется следующим образом:

Если первое число меньше или равно второму, то отображаются только те элементы, значение уровня которых попадает в этот интервал (включая границы интервала).

Если первое число больше второго, то видимы только те элементы, значения уровня которых не попадают в заданный интервал (от меньшего значения до большего, исключая границы).

Видимость элементов играет большую роль при выборе элементов. Вы можете в команде ST: Параметры документа установить параметр "Параметры экрана|Выбор элементов":

Все элементы. Выбор элементов для редактирования или построения новых элементов будет осуществляться для всех существующих элементов (видимых и невидимых).

Видимые. Выбор элементов для редактирования или построения новых элементов будет осуществляться только для видимых на экране элементов.



Если вы хотите убрать с чертежа линии построения, задайте для них интервал видимости такой, чтобы уровень этих элементов не попадал в него.  Допустим у вас значение параметра "Уровень" для каждого элемента построения равно "0". Это является обычным для большинства чертежей.

Тогда, для того, чтобы элементы построения исчезли с экрана, задайте следующие параметры.

Интересной является возможность использования переменной в качестве значения уровня. Это позволяет в зависимости от каких-либо расчётов или условий выводить или скрывать элементы изображения. В основном это необходимо для сложных параметрических моделей.

При задании уровня с помощью переменной, переменная вводится без фигурных скобок. Например: LEVEL1.

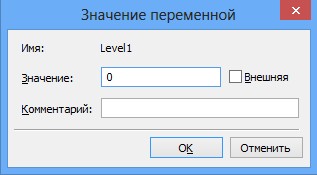

После выхода из диалога параметров конкретного элемента на экране появится меню для задания значения переменной LEVEL1.

Использование переменной в качестве уровня элемента позволит вам изменять изображение чертежа в зависимости от каких-либо условий.

Для примера создайте чертёж, приведенный на рисунке.

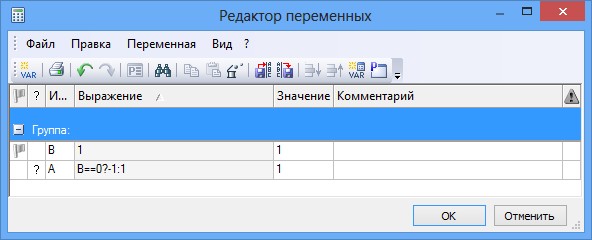

Задайте для диагональных линий изображения прямоугольника уровень с помощью переменной «A». Установите значение переменной «A» равное «1». В команде “SH: Задать уровни отображения” задайте интервал видимости линий изображения 0 127. В редакторе переменных создайте переменную «B» с начальным значением «1». Для переменной «A» в редакторе переменных напишите следующее выражение: «B == 0?-1:1».

clip0516

После этого, задайте переменной «B» сначала значение «1», а потом «0».

При первом значении созданная линия изображения будет присутствовать на экране, а при втором значении - отсутствовать.

clip0518 clip0519

Таким образом, используя переменные в качестве уровней различных элементов, вы можете получать различные модификации одного и того же чертежа.
