Команда "SR" - Показать связи переменных



Вызов команды:



Данная команда позволяет пользователю увидеть все связи переменных с элементами чертежа или 3D модели.

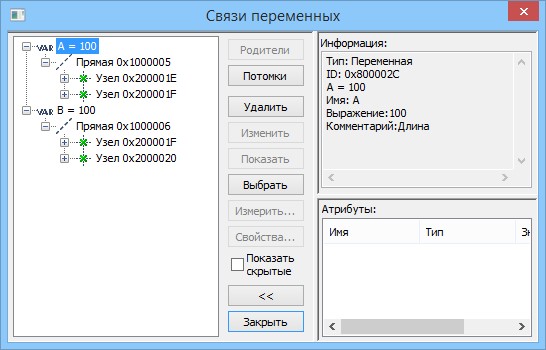

В результате вызова команды появляется окно диалога, в котором содержится перечень всех переменных чертежа и их значения. По умолчанию в списке содержатся только видимые переменные. Для того, чтобы увидеть все переменные данного документа (т.е. и скрытые тоже), необходимо установить флажок “Показать скрытые переменные”.

Если слева от переменной расположен квадратик со знаком плюс, то это значит, что данная переменная используется в каком-либо из элементов чертежа, либо сразу в нескольких. Чтобы увидеть список этих элементов надо указать курсором мыши на квадратик и нажать левую кнопку мыши. Появившийся список включает тип элемента и его идентификационный номер.

Элементы списка, в свою очередь, могут быть построены на основе других элементов. В таком случае у них также слева имеется квадратик со знаком плюс. Если элемент является конечным в цепочки построений, то слева от него пусто. В окне справа (если оно открыто) появляется информация о выбранном элементе. Кроме того, выбранный элемент подсвечивается на чертеже или в 3D окне.

Кроме просмотра связей переменных с элементами чертежа, для 2D или 3D элементов, выбранных в списке, можно дополнительно выполнить некоторые действия с выбранным элементом с помощью следующих кнопок:

[Родители] При нажатии кнопки в окне диалога вместо списка всех переменных выводится дерево родительских элементов для выбранного элемента списка. Данная кнопка недоступна для тех элементов, которые не имеют родителей.

[Потомки] Действует аналогично предыдущей кнопки, но вместо дерева родительских элементов отображает дерево потомков для выбранного элемента.

[Удалить] Окно команды закрывается и вызывается команда удаления выбранного элемента.

[Изменить] Окно команды закрывается и вызывается команда редактирования выбранного элемента.

[Показать] Окно команды закрывается. Рабочее окно текущего чертежа (модели) изменяется таким образом, чтобы выбранный элемент был целиком виден на экране.

[Выбрать] Окно команды закрывается. Указанный элемент остаётся выбранным для дальнейшей работы.

[Измерить…]. Происходит вызов команды “PM: Измерить элемент или отношения между элементами” для элемента, выбранного в списке.

[Свойства…]. Происходит вызов диалогового окна для редактирования параметров выбранного элемента. Вызов диалога параметров для выбранного элемента. После завершения работы с диалогом продолжается работа с окном команды “SR: Показать связи переменных”.

Потомки. Команда применима ко всем элемента, кроме переменных. Для переменных всегда показаны потомки, потому, что у них нет предшественников. Для остальных типов команда показывает всё элементы, которые построены на основе выбранного элемента. В начальный момент после вызова команды показаны элементы, на основе которых был построен вышестоящий элемент.

[Закрыть]. Выход из команды.

[<<] [>>] Открывают и закрывают дополнительную консоль диалогового окна «Информация», содержащую следующие поля:

Информация. Данное поле содержит краткую информацию о выбранном элементе.

Атрибуты. Данное поле содержит информацию об атрибутах, присвоенных выбранному элементу.
