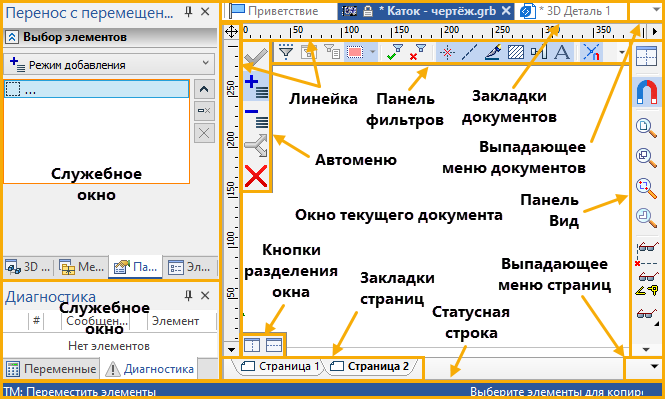

Общие элементы ленточного и текстового интерфейсов

Линейка показывает координаты по осям X и Y текущего окна чертежа.

Окно текущего документа окно для вывода изображения документа. Создание и редактирование документов происходит только в этом окне.

Служебные окна - вспомогательные окна T-FLEX CAD, служащие для отображения параметров команд, структуры модели, сообщений об ошибках и различных других целей.

Кнопки разделения окна служат для разделения окна документа на два или четыре окна видов.

Автоменю - пиктографическое меню, показывает доступные опции текущей команды. Если не задана текущая команда, поле остаётся пустым.

Панель фильтров служит для управления выбором 2D и 3D элементов в ленточном интерфейсе по умолчанию. В текстовом интерфейсе аналогичные функции выполняет системная панель, дополнительно позволяя задавать основные параметры выбранных элементов. Кроме того, системную панель можно включить и в ленточном интерфейсе вместо панели фильтров.

Статусная строка содержит имя текущей команды, подсказку для пользователя, значения текущих координат X и Y, а также значение дополнительной координаты (в зависимости от текущей команды).

Закладки страниц и выпадающее меню страниц служат для быстрого перемещения по страницам текущего многостраничного документа. Для перехода на нужную страницу необходимо выбрать её закладку. Если страница документа скрыта, соответствующая ей закладка не отображается.

Закладки документов и выпадающее меню документов служат для быстрого перемещения по открытым документам. Для перехода в окно нужного документа необходимо выбрать его закладку.

Конфигурация диалоговых элементов управления T-FLEX CAD (присутствие и положение элементов) может быть изменена по желанию пользователя. Для этого можно воспользоваться пунктом меню Настройка > Окна или Настройка > Настройка….
