Эскиз > Параллелограмм

Вызов команды:

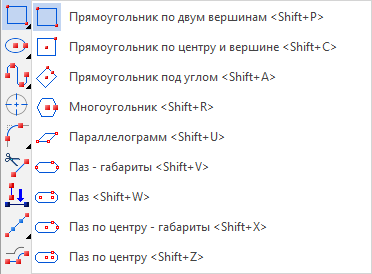

Опция создания многоугольника как в ленте, так и в автоменю команды Эскиз находится в том же выпадающем списке, что и опции создания прямоугольников, многоугольника и пазов. О наличии выпадающего списка свидетельствует чёрный треугольник рядом с иконкой опции, отображаемой при свёрнутом списке. Чтобы развернуть список, нажмите треугольник в ленте или зажмите и удерживайте на иконке отображаемой опции в автоменю. При свёрнутом списке отображается иконка опции, использовавшейся в последний раз в текущем сеансе работы с CAD. При запущенной команде Эскиз любую опцию можно вызвать с клавиатуры, не разворачивая список.

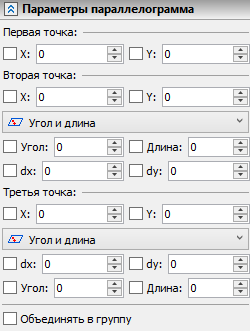

Для построения параллелограмма необходимо задать длину и угол первого ребра, затем задать длину и угол других трёх рёбер. Точки можно задавать как произвольно, с помощью , так и вводя точные координаты в окне параметров.

Вторая и третья точки могут быть заданы одним из следующих способов (способ выбирается в окне параметров):

Смещение
Задается смещение следующей точки относительно предыдущей по осям координат.

Угол и длина
Задается угол поворота нового ребра относительно предыдущего и длина нового ребра.

В нижней части окна параметров доступен флаг Объединять в группу. При его установке каждый созданный параллелограмм будет представлять собой отдельную группу линий изображения
