Привязка размеров и надписей к чертёжным видам |

|
Привязка размеров и надписей к чертёжным видам |
|
На вкладке Опции окна параметров команд Размер и Надпись доступен флаг Привязка внутри проекции:

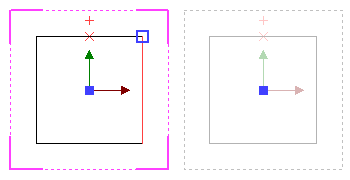

По умолчанию флаг установлен и после выбора первого элемента привязки активируется чертежный вид.

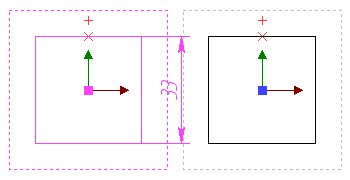

В результате Размеры и Надписи создаются внутри одной проекции без возможности выбора второго элемента привязки на других проекциях.

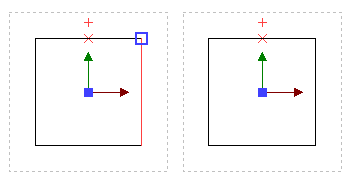

Если снять флаг, то после выбора первого элемента привязки чертежный вид не будет активирован, таким образом, появится возможность выбрать второй элемент привязки на другой проекции.

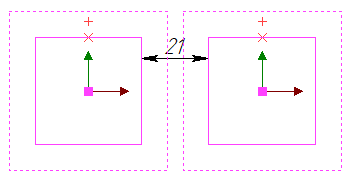

В результате созданные Размеры и Надписи принадлежат всей странице чертежа а не отдельной проекции.
Данную опцию также можно отключить, если зажать <Shift> при выборе первого элемента привязки.
Имейте в виду, что при создании размеров на проекциях с разрывами без привязки внутри проекции значение размера не учитывает часть модели, попавшую в разрыв.
При наличии размеров, значения которых не соответствуют фактическим размерам модели из-за отключенной привязки внутри проекции, в окне Диагностика отображаются информационные сообщения:
