Группы 3D преобразований

Ниже полей исходной и целевой СК на вкладке Основные преобразования окна параметров команды Преобразования отображается список групп преобразований. Группу в списке можно выбрать нажатием . Вкладка Преобразования содержит список преобразований, входящих в группу, выбранную в списке преобразований. Если какое-либо из преобразований, входящих в группу, содержит геометрические привязки, то название элемента, к которому привязано преобразование, отображается в столбце Родители. При наличии нескольких родителей в одной группе они перечисляются через запятую.

Справа от списка групп преобразований находятся кнопки:

• Добавить группу преобразований (добавляет пустую группу в конец списка);

• Удалить группу преобразований (удаляет выбранную в списке группу);

• Удалить все группы преобразований;

• Переместить вверх (перемещает выбранную группу в списке);

• Переместить вниз (перемещает выбранную группу в списке);

Преобразования применяются в порядке расположения в списке сверху вниз. При нажатии кнопок меняется последовательность выполнения групп преобразований. Обратите внимание, что при изменении последовательности выполнения групп преобразований, меняется конечный результат.

• Заменить на одно неассоциативное преобразование
Объединяет все группы преобразований в одну и заменяет все входящие в них преобразование на одно нередактируемое особого типа - Преобразование.



Под списком групп преобразований расположен флаг Подавить, а справа от него - поле ввода значения. Данный флаг применяется индивидуально к выбранной в списке группе преобразований. Установка флага исключает выбранную группу из расчёта положения объекта и устанавливает в поле ввода значение "1". Снятие флага включает выбранную группу в расчёта положения объекта и устанавливает в поле ввода значение "0". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи Параметризации. Преобразование будет подавлено, если значение переменной не равно нулю. Любые положительные значения при подстановке в поле заменяются на единицу, отрицательные  - на ноль.

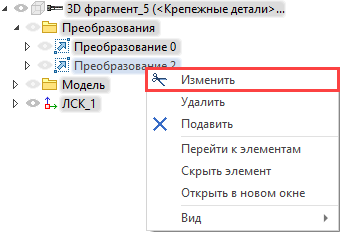

Также созданные группы преобразований отображаются в дереве модели в виде объекта Преобразование, из контекстного меню для которого можно выбрать пункт Изменить для вызова команды.
