Пиктограмма |
Лента |
---|---|
3D Модель > Дополнительно > Преобразования Сборка (3D) > Дополнительно > Преобразования Листовой металл (3D) > Дополнительно > Преобразования Поверхности > Дополнительно > Преобразования Сварка > Дополнительно > Преобразования Коммуникации > Дополнительно > Преобразования Примитив > Дополнительно > Преобразования Опорная геометрия > Дополнительно > Преобразования |
|
Клавиатура |
Текстовое меню |
<3EG> |
Сервис > Преобразования |

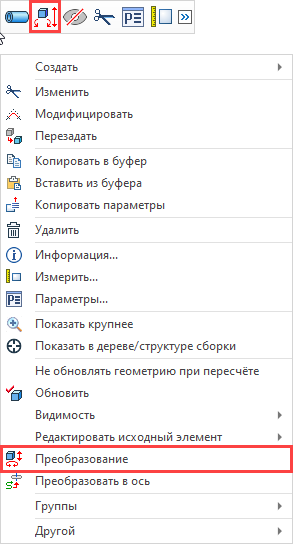

Вызов команды также доступен из динамической панели или из контекстного меню для выбранной операции, в режиме ожидания команды:
Команда предназначена для задания преобразований (перемещения, поворота, изменения масштаба или создания симметрии) операций и 3D построений. Параметры преобразований записываются в параметрах 3D элементов. При этом параметры операции (или элемента 3D построения) могут содержать сразу несколько преобразований, выполняющихся последовательно друг за другом. Возможно также формирование групп объектов и создание для них общих преобразований.
Помимо данной команды преобразования также могут быть созданы другими способами:
•При создании примитивов;
•При вставке фрагмента в сборку;
•Непосредственно на вкладке Преобразования диалога параметров объекта.
Помимо основных преобразований существуют также особые Преобразования сопряжений.
Чаще всего преобразования применяются для позиционирования фрагментов в сборке. Однако можно преобразовывать и объекты в составе одной детали.
При вызове команды Преобразования в окне Параметры доступны вкладки Объекты и Преобразования. После выбора объекта также становятся доступными вкладки Основные преобразования, Масштабирование (если оно применимо к выбранному объекту) и Преобразования сопряжений (при наличии таковых у выбранного объекта).
После вызова команды и выбора объекта все ранее созданные для данного объекта преобразования (независимо от способа их создания) отображаются в окне Параметры.
Основные темы в этом разделе:
•Выбор 3D элементов для преобразований
•Исходная и целевая СК 3D преобразований
•Режим задания исходной СК 3D преобразований
•Манипуляторы исходной СК 3D преобразований
•Особенности преобразований адаптивных 3D фрагментов
•Пример использования 3D преобразований
