Диалог параметров 3D построения |

|
Диалог параметров 3D построения |
|
Диалог параметров 3D построения вызывается следующими способами:
•по двойному нажатию
на построении в 3D сцене или в дереве модели;
•из контекстного меню, вызываемого по нажатию
на построении в 3D сцене или дереве модели;
•из автоменю команд создания и редактирования 3D построений.
При вызове диалога из автоменю команды создания построения отображаемые параметры будут относиться к результату выполнения данной команды.

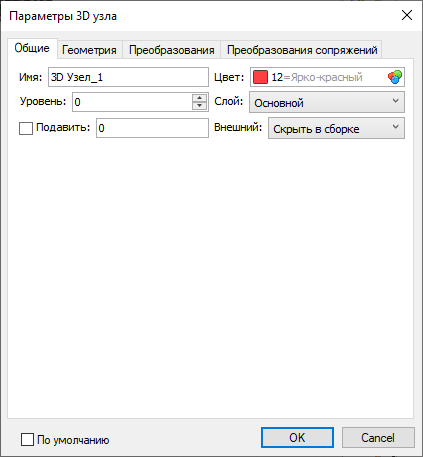

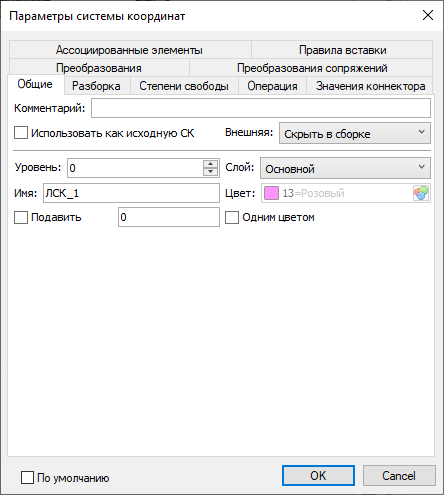

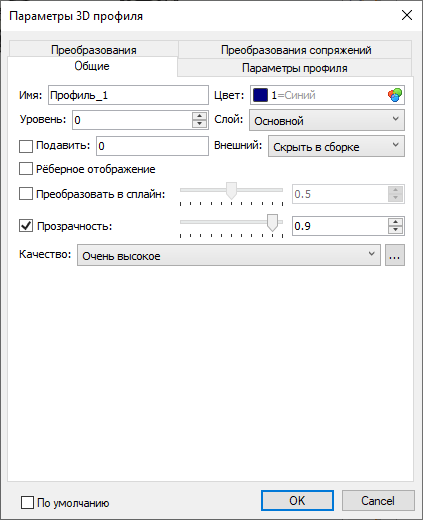

Диалог параметров 3D элементов построения может содержать вкладки Общие, Преобразования, Преобразования сопряжений, а также различные специальные вкладки, набор которых зависит от типа построения.
Содержимое вкладки Общие описано ниже.
Содержимое вкладок Преобразования и Преобразования сопряжений аналогично описанному для тел и операций.
Содержимое прочих вкладок аналогично содержимому окна параметров, отображаемому при создании и редактировании элемента, и описано отдельно для каждого типа построений в разделах с описаниями этих типов.
В нижней части диалога слева от кнопок ОК и Отмена доступен флаг По умолчанию. Если установить этот флаг, параметры выбранного элемента будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.
Общие
Вкладка Общие всегда содержит следующие общесистемные параметры:
•Уровень. Информация о данном параметре приведена в разделе Уровни.
•Слой. Информация о данном параметре приведена в разделе Слои.
•Цвет. Информация о данном параметре приведена в разделе Цвет.
•Имя. Работает аналогично Имени операции.

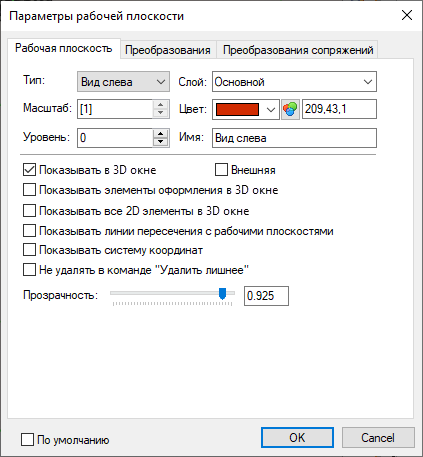

Для рабочей плоскости вместо вкладки Общие отображается вкладка Рабочая плоскость, также содержащая вышеперечисленные параметры.
Кроме того, вкладка Общие может содержать ряд других параметров в зависимости от типа построения. Эти параметры, а также содержимое остальных вкладок диалога параметров 3D построений описаны в разделах с описаниями каждого конкретного типа построений.
См. также:
•3D Построения. Опорная геометрия
