Уровни |

|
Уровни |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
3D модель > Стиль > Уровни Чертёж > Стиль > Уровни Сборка > Стиль > Уровни Листовой металл > Стиль > Уровни Поверхности > Стиль > Уровни Сварка > Стиль > Уровни Коммуникации > Стиль > Уровни Примитив > Стиль > Уровни Опорная геометрия > Стиль > Уровни Редактирование > Документ > Уровни Замечания > Стиль > Уровни Рабочая плоскость > Стиль > Уровни |
Клавиатура |
Текстовое меню |
<SH> |
Настройка > Уровни |
При использовании текстового интерфейса команда доступна в системной панели.

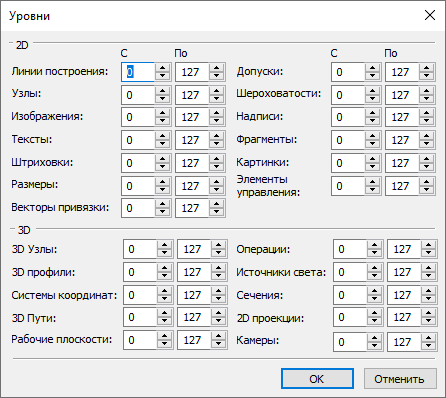

Команда Уровни позволяет задать интервалы видимости графических элементов.
Каждый графический элемент системы имеет уровень. Уровень элемента - целое число, которое определяет видимость элемента при перерисовке. Вы можете задать уровень элемента в интервале от -126 до 127. Видимость каждого элемента зависит от интервала, устанавливаемого в команде Уровни. Вы можете задать интервал уровней видимости двумя числами (от -126 до 127) для различных типов элементов.
Видимость элементов определяется следующим образом:
Если первое число меньше или равно второму, то отображаются только те элементы, значение уровня которых попадает в этот интервал (включая границы интервала).
Если первое число больше второго, то видимы только те элементы, значения уровня которых не попадают в заданный интервал (от меньшего значения до большего, исключая границы).
Видимость элементов играет большую роль при выборе элементов. Вы можете в команде Параметры документа установить параметр Параметры экрана > Выбор элементов.
•Все элементы. Выбор элементов для редактирования или построения новых элементов будет осуществляться для всех существующих элементов (видимых и невидимых).
•Видимые. Выбор элементов для редактирования или построения новых элементов будет осуществляться только для видимых на экране элементов.
Если вы хотите убрать с чертежа определённые элементы, задайте для них такой интервал видимости, чтобы уровень этих элементов не попадал в него. По умолчанию значение параметра Уровень для каждого элемента равно 0.
Интересной является возможность использования переменных для задания интервалов видимости. Это позволяет в зависимости от каких-либо расчётов или условий выводить или скрывать элементы определённого типа.
