Параметры по умолчанию |

|
Параметры по умолчанию |
|
При создании 2D и 3D элементов параметры, не требующие обязательного задания пользователем (тип линий изображения, тип, стиль и размер шрифта текста, длина выталкивания, размеры примитивов и др.), изначально применяются со значениями по умолчанию. Далее пользователь может либо подтвердить создание элемента с параметрами, предложенными по умолчанию, либо сменить параметры на требуемые для данного конкретного элемента. Полный набор параметров, предлагаемых системой по умолчанию для того или иного типа элементов, может быть изменен с помощью:
Кроме того, некоторые общие (слой, цвет, уровень, приоритет, материал) параметры по умолчанию, могут быть изменены с помощью:
•команды Параметры по умолчанию;
Изменение параметров по умолчанию с помощью диалога параметров

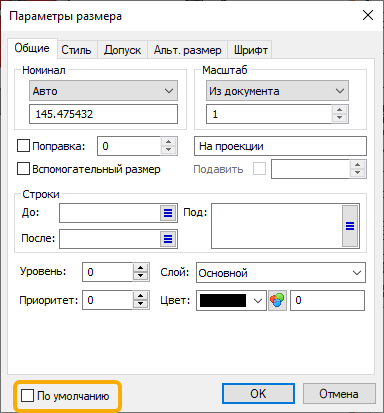

В нижней части
диалога параметров любого элемента слева от кнопок ОК и Отмена доступен флаг По умолчанию.
Если установить этот флаг, параметры выбранного элемента будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.
Диалог параметров может быть вызван как для уже созданных элементов при помощи контекстного меню, так и для создаваемых в текущий момент элементов с помощью опции автоменю, доступной в большинстве команд создания элементов:
|
<P> |
Задать параметры элемента |
Обычно диалог, вызываемый с помощью данной опции, имеет такой же вид, что и диалог, вызываемый из контекстного меню существующих элементов. Таким образом, заданные параметры применяются только к первому элементу, созданному после выхода из диалога, а для применения заданных параметров в качестве параметров по умолчанию необходимо установить соответствующий флаг аналогично описанному выше. Однако, для некоторых команд (например: линии изображения, текст) вызывается диалог параметров, в котором отсутствует флаг По умолчанию, а заданные в диалоге параметры автоматически применяются как параметры по умолчанию для всех создаваемых в дальнейшем элементов данного типа.
Изменение параметров по умолчанию с помощью окна параметров
В окне параметров некоторых команд создания 2D элементов доступна кнопка Сохранить параметры по умолчанию. Если её нажать, параметры установленные в момент нажатия, будут применяться по умолчанию для всех вновь создаваемых элементов такого же типа.
Команда Параметры по умолчанию
Для удобства создания чертежа имеется возможность установить общие параметры – цвет, слой, уровень, приоритет – для 2D и 3D элементов чертежа, а также материал для 3D операций. Выбранные параметры устанавливаются по умолчанию для вновь создаваемых элементов тех типов, которые были выбраны из списка.
Для установки параметров по умолчанию используется команда Установить параметры по умолчанию:
Пиктограмма |
Лента |
|---|---|
|
Редактирование > Документ > Параметры по умолчанию |
Клавиатура |
Текстовое меню |
<PD> |
Настройка > Параметры по умолчанию |

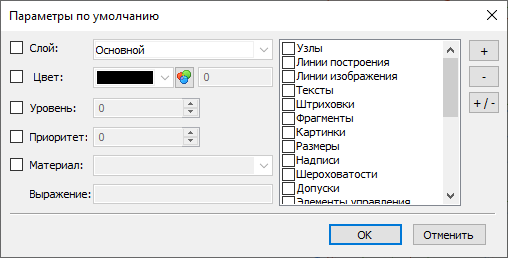

Команда вызывает окно диалога Параметры по умолчанию.
В правой части окна располагается список типов элементов – элементы построения, изображения, оформления, и т.д. Нужно установить флаг напротив тех элементов, для которых вы собираетесь задать новые параметры. Можно выбрать сразу все элементы, если нажать на кнопку [+] или, наоборот, снять флаги со всех элементов, если нажать на кнопку [-]. Кнопка [+/-] инвертирует выбор элементов.
В левой части окна располагается список доступных параметров. Для того, чтобы изменить какой-нибудь параметр, нужно напротив него установить флаг. В противном случае он будет недоступен для редактирования. Некоторые параметры применимы не ко всем типам элементов Например, Материал можно установить только для 3D операций. Материал можно как выбрать из списка, так и задать с помощью переменных, введя имя переменной в поле Выражение.
В случае, когда требуется установить различные параметры по умолчанию для различных элементов, необходимо несколько раз вызвать диалоговое окно Параметры по умолчанию.
Пусть, например, требуется, чтобы для линий изображения был по умолчанию установлен голубой цвет, а вновь создаваемые элементы оформления помещались на специально созданный слой. Для этого необходимо 2 раза вызвать команду Параметры по умолчанию…. В первый раз необходимо пометить в правом списке только Линии изображения, а в левом списке пометить параметр Цвет и установить требуемую настройку – то есть голубой цвет. Для завершения первого этапа нажмите ОК. После второго вызова команды нужно пометить элементы оформления – Допуски, Шероховатости, Надписи, Размеры и снять флаг с элемента Линии изображения. Затем необходимо пометить параметр Слой и установить нужную настройку. С параметра Цвет необходимо снять флаг. Для завершения второго этапа нажмите ОК. Теперь, если при создании линии изображения вызвать окно Параметры линии изображения нажатием клавиши <P> , то вы увидите, что для параметра Цвет установлен голубой цвет. Аналогичным образом можно наблюдать изменение параметров по умолчанию и для элементов оформления.
Изменение параметров по умолчанию с помощью ленты или системной панели
При создании элементов можно изменять некоторые параметры (слой, цвет, уровень, приоритет, материал, покрытие) в ленте или на системной панели. В левой части многих вкладок ленты находится группа Стиль, содержащая элементы управления данными параметрами. Если параметры в ленте или на системной панели изменяются при активной команде создания 2D элемента, то эти параметры устанавливаются по умолчанию для данного типа элементов. В случае, если никакая команда не активна, то после изменения какого-либо параметра появляется диалог команды Параметры по умолчанию (см. выше), в котором нужно установить, для каких типов элементов установить по умолчанию изменённые параметры. В случае, если активна команда создания 3D элемента, параметры по умолчанию не изменяются, а выбранный параметр применяется лишь к создаваемому в данный момент элементу.
