Материал – это элемент T-FLEX CAD, содержащий перечень характеристик реального материала, с которым мы имеем дело в действительности. Материал используется в качестве параметра всех 3D операций, а также в специальной команде наложения материала на отдельные грани.
Характеристики материала можно условно разделить на 2 типа. Характеристики первого типа влияют на отображение 3-х мерных объектов в 3D окне. Характеристики второго типа – это различные физико-механические параметры материала, такие как плотность, модуль упругости и др. Данные параметры учитываются при расчёте масс-инерционных характеристик, а также при проведении конструкционных расчётов в модуле анализа. Кроме того, материалы учитываются при построении штриховок на разрезах 2D проекций, построенных по 3D моделям. Для материала можно задать параметры такой штриховки.
Для любого тела модели можно задать материал тела и материал покрытия.
Материал тела используется для расчёта масс-инерционных характеристик и инженерного анализа, а также для отображения тела в 3D сцене в режиме визуализации Тоновая закраска с материалами (если не задан дополнительный материал покрытия). В качестве материала тела можно использовать только те материалы, в свойствах которых снят флаг Применять как материал покрытия.
Материал покрытия – это дополнительный материал для задания параметров отображения модели в 3D окне. Он позволяет задать отличный от основного материал для использования в целях визуализации, создавая эффект «покраски» Тела. При этом для задания физико-механических свойств будет по‑прежнему использоваться основной материал.

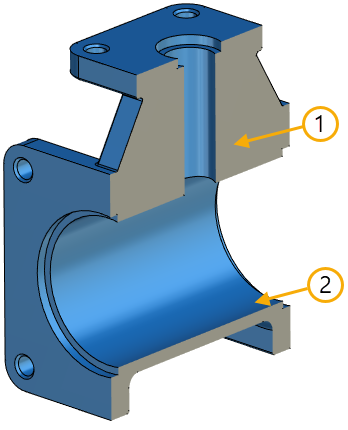

1 - материал тела, 2 - материал покрытия.
Материал покрытия может быть наложен на отдельные грани тела. При изменении геометрии грани в результате дальнейших преобразований модели наложенный на грань материал сохраняется. Как и в случае с назначением материала покрытия для всего тела целиком, при наложении материла на отдельные грани само тело своего материала не меняет.
В качестве материала тела можно использовать только те материалы, у которых снят флаг Применять как материал покрытия, а в качестве материала покрытия и для наложения материала - только те материалы, у которых данный флаг установлен. Для материалов покрытия не задаются параметры штриховки, т.к. покрытие не видно на разрезах и сечениях (толщина покрытия не задаётся), а также физические свойства материала, т.к. покрытие не влияет на физические свойства тела. Вместе с T-FLEX CAD поставляются стандартные библиотеки материалов, в которых материалы покрытий выделены в отдельную библиотеку.
После добавления в документ CAD материал теряет связь с библиотекой, т.е. изменение свойств материала в библиотеке не меняет свойства этого же материала в документе и наоборот. Материалы, добавленные в текущий документ, отображаются в дереве 3D модели и в служебном окне Материалы. Если материал применён к телу, то он также отображается в диалогах параметров тела и формирующих это тело операций.
Помимо применения материалов к телам и граням, можно назначить основной материал для всего документа. Такой материал будет отображаться в качестве параметра головной записи состава изделия текущего документа. Назначение основного материала для документа не влияет на материалы тел. Кроме того, можно добавить материал в состав изделия в качестве отдельной записи.
Материал можно задать как параметр по умолчанию (см. Параметры по умолчанию).
Основные темы в этом разделе:
•Применение материала к телам, отображение в составе изделия и основной надписи
•Наложение материала на отдельные грани
•Задание материала с помощью переменной
