Виды 3D преобразований > Масштабирование

Масштабирование осуществляется путем ввода значений масштаба в поля вкладки Масштабирование окна параметров команды Преобразования или с помощью манипуляторов масштабирования.

Манипуляторы масштабирования вызываются опцией автоменю:

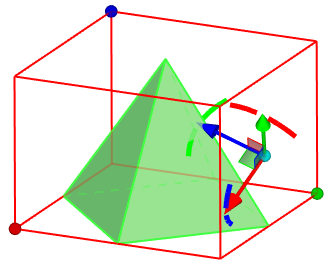

Активация данной опции включает отображение охватывающего параллелепипеда, ограничивающего область вокруг выбранного объекта в 3D окне. На трех вершинах параллелепипеда располагаются манипуляторы в виде шариков. Цвета манипуляторов соответствуют цвету соответствующих осей системы координат объекта.

Для задания масштаба по одной из осей с помощью манипулятора наведите курсор мыши на нужный манипулятор. Манипулятор подсветится, а курсор сменит вид на , или в зависимости от оси. Если задержать курсор в этом положении, то также появится текстовая подсказка. После наведения курсора есть два способа использования манипулятора:

1.Перетягивание
Зажать и удерживать , после чего не отпуская перемещать курсор. Манипулятор будет следовать за курсором вдоль оси. Конечное значение масштаба будет задано в момент отпускания .

2.Указание точки нажатием
Один раз нажать (не удерживать). Манипулятор будет следовать за курсором вдоль оси. Конечное значение масштаба будет задано в момент повторного нажатия .

В обоих случаях геометрические привязки недоступны. Также при перемещении манипулятора можно ввести значение масштаба с клавиатуры.

Имейте в виду, что масштабирование производится по осям системы координат объекта в соответствии с их текущей ориентацией. Ребра охватывающего параллелепипеда могут быть не параллельны осям СК.

Несколько последовательных преобразований масштаба автоматически суммируются.

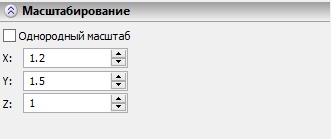

Вкладка Масштабирование окна Параметры содержит флаг Однородный масштаб. Если данный флаг установлен (по умолчанию), то отображается одно поле М: для задания числового значения масштаба, которое применяется одновременно по всем осям. Если флаг снять, то вместо вышеупомянутого поля отображаются три поля X:, Y: и Z: для задания отдельных значений масштаба по каждой оси.





Для сброса масштаба к значению М:1 можно воспользоваться опцией автоменю:

Масштабирование не подавляется.
