Сетка рабочих плоскостей

В T-FLEX CAD существует ещё один вспомогательный инструмент для работы с рабочими плоскостями – сетка рабочих плоскостей.

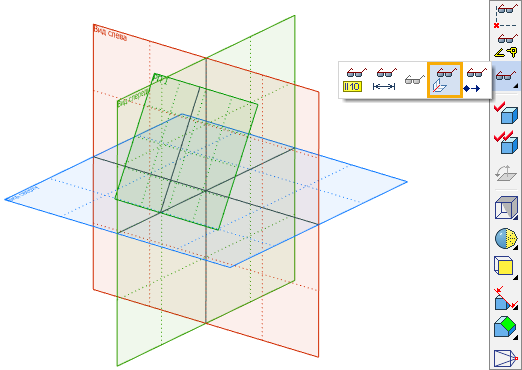

Сетка рабочих плоскостей – это совокупность линий пересечения всех рабочих плоскостей модели. Пересечения показываются в виде серых линий. Видимостью сетки управляет команда инструментальной панели Вид – Погасить сетку рабочих плоскостей. По умолчанию сетка не отображается.

Узлы сетки рабочих плоскостей можно использовать для привязки, выбирая их в качестве геометрических точек в различных 3D операциях. При этом в узлах сетки будут автоматически создаваться 3D узлы.
