Рабочая плоскость |

|
Рабочая плоскость |
|
Вызов команды:
Пиктограмма |
Лента |
|
3D Модель > Построения > Плоскость Чертёж > 3D Модель > Плоскость Сборка > Построения > Плоскость Листовой металл (3D) > Построения > Плоскость Поверхности > Построения > Плоскость Сварка > Построения > Плоскость Примитив > Построения > Плоскость |
Клавиатура |
Текстовое меню |
<3W> |
Построения > Рабочая плоскость |
Команда предназначена для построения рабочих плоскостей, являющихся исходными элементами для создания вспомогательных 3D элементов.
Кроме того, рабочие плоскости используются как вспомогательные элементы во многих 3D операциях. Например, с их помощью может задаваться плоскость рассечения тела в операции Отсечение или положение секущей плоскости при создании сечения. Нормалью к рабочей плоскости может быть определено направление выталкивания или ось вращения, и т.п.
В системе предусмотрены механизмы, позволяющие ускорять создание рабочих плоскостей и черчение на них: создание рабочих плоскостей в прозрачном режиме, создание плоскостей, параллельных уже существующим рабочим плоскостям с помощью специальных манипуляторов, черчение прямо в 3D сцене в режиме активной рабочей плоскости.
Доступные типы создания рабочих плоскостей:
|
<L> |
|
|
<1> |
|
|
<3> |
|
|
<7> |
|
|
<E> |
|
|
<S> |
|
|
<8> |
|
|
<J> |
|
|
<9> |
|
|
<2> |
Следует различать рабочие плоскости, построенные в 2D и в 3D окне. Положение рабочих плоскостей в трёхмерном пространстве определяется либо глобальной системой координат (стандартные плоскости), либо элементами 3D модели. При создании в окне 2D вида рабочая плоскость привязывается к элементам двумерного чертежа. Каждой заданной в 3D окне рабочей плоскости ставится в соответствие отдельная страница чертежа, а задаваемая в 2D окне рабочая плоскость занимает определённую область на текущей странице чертежа. Если на одной странице расположено больше одной рабочей плоскости, то эти рабочие плоскости не могут быть использованы для работы в режиме активной рабочей плоскости.
Заметим, что хотя для рабочих плоскостей и указаны границы в окне 3D вида, используются они только для отображения плоскостей. В действительности же рабочие плоскости бесконечны.
Внешние границы рабочей плоскости в 3D окне рисуются сплошной линией, а внутренние линии – тонкой пунктирной линией. Размер визуальных границ всех рабочих плоскостей, созданных без привязки к 2D построениям, можно изменить с помощью манипуляторов размеров, которые появляются при нажатии на требуемую рабочую плоскость.
При изменении визуальных границ рабочей плоскости будут меняться и границы 2D страницы, созданной для этой плоскости.
Если подвести курсор к границам плоскости, она подсветится. Нажав
, плоскость можно выбрать для каких-либо действий, а нажав
– вызвать для неё контекстное меню.
Выбрать рабочую плоскость можно и в дереве 3D модели, в папке Рабочие плоскости или в части дерева, иллюстрирующей историю создания какого-либо 3D элемента, основанного на рабочей плоскости.
Допустим, что необходимо создать на рабочей плоскости Вид сверху 3D профиль, который послужит основой создания 3D тела.

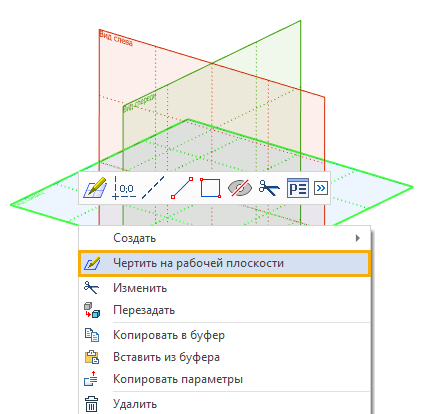

Для этого необходимо нажать на рабочую плоскость Вид сверху в 3D окне или дереве модели. В появившемся контекстном меню необходимо выбрать пункт Чертить на рабочей плоскости.
Основные темы в этом разделе:
•Общие сведения о рабочей плоскости
•Манипуляторы редактирования рабочей плоскости без вызова команд
•Манипуляторы стороны рисования эскиза на рабочей плоскости
•Система координат рабочей плоскости
•Отображение рабочей плоскости в 3D сцене
•Размер и положение рабочей плоскости
