Отображение рабочей плоскости в 3D сцене

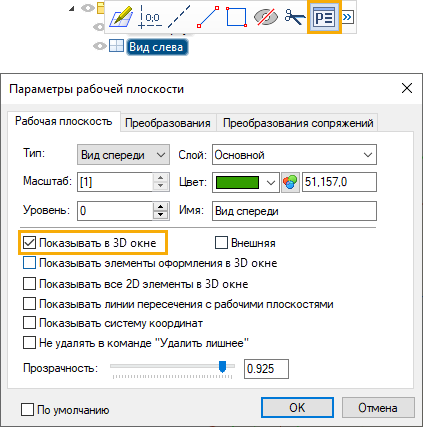

Возможность отображения рабочей плоскости в 3D окне зависит от установленного в её параметрах состояния флага Показывать в 3D окне.

Внешний вид рабочих плоскостей в 3D сцене управляется набором параметров в установках системы, параметрах документа и параметрах самой рабочей плоскости.

Прежде всего, можно управлять прозрачностью рабочих плоскостей (от полной прозрачности до полной непрозрачности). Параметр, регулирующий степень прозрачности отдельной рабочей плоскости, доступен в диалоге параметров данной плоскости (см. раздел Параметры рабочей плоскости).

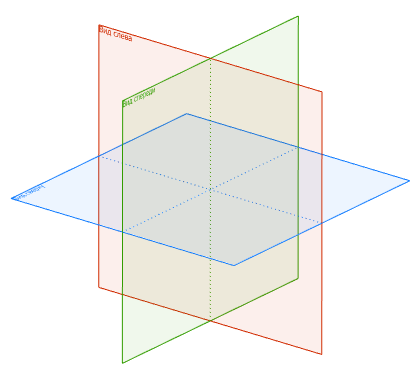

В углу прямоугольника, изображающего рабочую плоскость, обычно указано имя данной плоскости или её тип. Показать или скрыть их можно с помощью параметра Рабочие плоскости/Имя и тип в диалоге команды Параметры документа закладка 3D. Шрифт, который используется для отображения имени рабочей плоскости, задаётся в команде Установки системы, на закладке 3D.

Размер шрифта рабочей плоскости можно задать с помощью параметра Шрифт рабочей плоскости на закладке 3D в диалоге команды Параметры документа. Чем больше значение данного параметра, тем крупнее будет шрифт надписи.

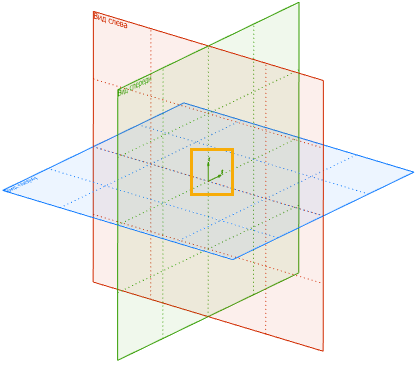

Внутри прямоугольника рабочей плоскости может отображаться система координат данной плоскости. Управляет видимостью системы координат параметр Показывать системы координат в диалоге параметров данной плоскости (см. раздел Параметры рабочей плоскости).

По умолчанию система координат рабочей плоскости не отображается.

В команде Установки системы, на закладке 3D, также можно указать желаемое количество внутренних линий на изображении рабочей плоскости (параметр Рабочие плоскости\Количество линий). Здесь же можно задать способ выбора рабочих плоскостей – только по линиям внешнего прямоугольника или по всем линиям изображения плоскости (параметр Рабочие плоскости\Выбор по всем линиям).

После изменения параметров Количество линий или Выбор по всем линиям необходимо выполнить полный пересчет.

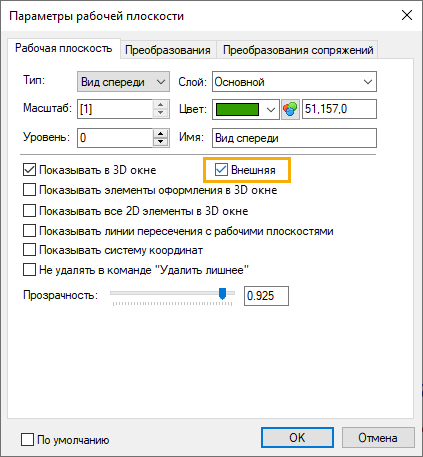

Если необходимо обеспечить доступ в сборочной модели к рабочим плоскостям, созданным во фрагментах, то в документе фрагмента у рабочей плоскости надо установить параметр Внешняя.
