Параметры рабочей плоскости

Дополнительные параметры рабочей плоскости

В процессе создания рабочей плоскости окно Параметры всегда содержит вкладку Дополнительные параметры. Содержимое этой вкладки за некоторыми исключениями одинаково для всех типов РП. Общие параметры для всех типов плоскостей описаны ниже. Специфические параметры описаны в разделах с описанием соответствующего типа плоскости.



Имя. Можно сразу задать пользовательское имя создаваемой плоскости или оставить имя по умолчанию. Подробная информация об именах по умолчанию приведена в разделе Настройка имён 3D элементов.

Масштаб. Задаёт величину масштаба для построений, создаваемых в режиме черчения на этой рабочей плоскости. Например, при значении "5", то построения будут в масштабе 1:5, а при значении "0.5" - 2:1.

Подавить. Установка флага исключает плоскость из расчёта 3D модели и устанавливает в поле ввода значение "1". Снятие флага включает плоскость в расчёт 3D модели и устанавливает в поле ввода значение "0". Значение можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи Параметризации. Плоскость будет подавлена, если значение переменной не равно нулю. Подавленная плоскость не отображается в 3D сцене.

Внешняя. При установленном флаге рабочая плоскость становится доступной в сборочной модели при вставке текущего файла в качестве фрагмента.

Показывать в 3D окне. При установленном флаге видимость плоскости в 3D окне управляется специальными командами. При снятом флаге плоскость не отображается в 3D окне, независимо от команд управления видимостью элементов.

Показывать элементы оформления в 3D окне. При установленном флаге элементы оформления (размеры, обозначения, текст), созданные пользователем в режиме черчения на этой  рабочей плоскости, отображаются в 3D окне и вне этого режима. Таким образом, можно, например, менять размеры элементов, формирующих 3D профиль, не заходя в режим черчения на РП.

Показывать все 2D элементы в 3D окне. При установленном флаге штриховки, линии изображения и другие элементы 2D изображений, созданные пользователем в режиме черчения на рабочей плоскости, отображаются в 3D окне и вне этого режима.

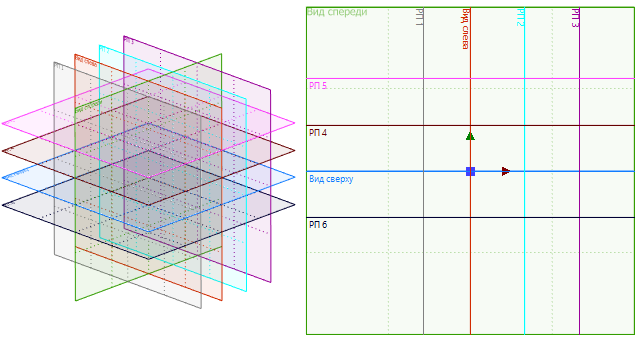

Показывать линии пересечения с рабочими плоскостями. Когда флаг установлен, на странице рабочей плоскости отображаются не только границы самой рабочей плоскости, но и линии пересечения с другими рабочими плоскостями модели.

Линии пересечения плоскостей могут быть выбраны для создания линий построения.

Последние три флага также доступны в контекстном меню плоскости.

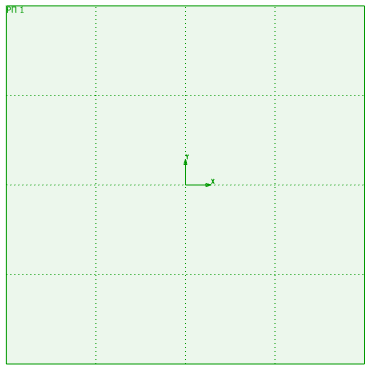

Показывать систему координат. Параметр управляет отображением собственной системы координат рабочей плоскости на её изображении в 3D сцене. По умолчанию параметр отключен, т.е. система координат не показывается.

Не удалять в команде "Удалить лишнее". Когда флаг установлен плоскость не будет удалена, даже если не используется для создания операций.

Прозрачность. Данный параметр позволяет регулировать уровень прозрачности прямоугольника рабочей плоскости в 3D окне.

Размер названия. Размер шрифта, которым отображается название плоскости в её верхнем левом углу в 2D и 3D окнах.

Диалог параметров имеющейся рабочей плоскости.

Параметры, представленные на вкладках Преобразования и Преобразования сопряжений, часть параметров на вкладке Рабочая плоскость, а также флаг По умолчанию, работают одинаково для всех типов 3D построений. Подробная информация о таких параметрах приведена в разделе Диалог параметров 3D построения.

Также на вкладке Рабочая плоскость диалога параметров имеющейся РП присутствуют те же параметры, что и на вкладке Дополнительные параметры окна Параметры при создании новой РП. Такие параметры описаны выше.

Выпадающий список Тип присутствует в диалоге параметров всех рабочих плоскостей, но доступен для редактирования только для стандартной плоскости и плоскости на основе СК.

В нём можно изменить ориентацию плоскости относительно выбранной или глобальной системы координат. Например, заменить Вид спереди на Вид слева или плоскость XY на XZ.

Кроме того, для некоторых типов РП в диалоге параметров могут присутствовать специфические параметры:

•Смещение по нормали
Параметр доступен для Смещённой плоскости и соответствует Смещению относительно Исходной плоскости.

•Угол
Параметр доступен для плоскости через плоское ребро или точки, построенной с заданием угла.

•Отношение
Параметр доступен для плоскости между двумя плоскостями.
