Смещённая плоскость

Вызов команды:

Данная опция позволяет построить рабочую плоскость относительно объекта, геометрия которого позволяет системе определить исходную плоскость и сместить ее на заданное значение.

После выбора 3D элемента в 3D сцене появляется новая рабочая плоскость.

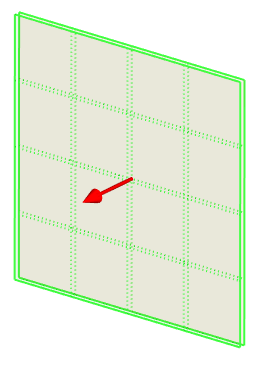

Начальное положение созданной плоскости совпадает с положением геометрической плоскости, определяемой родительским 3D элементом. Исключение составляет случай создания рабочей плоскости относительно другой рабочей плоскости – тогда по умолчанию задаётся небольшой начальный отступ.

Окончательное положение создаваемой плоскости можно задать величиной смещения или точкой.

Задание положения плоскости величиной смещения

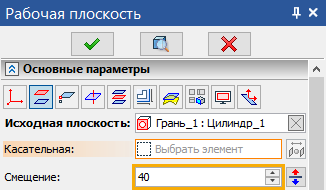

Величина смещения относительно исходной плоскости вводится в поле Смещение: в окне параметров команды.

При необходимости можно Сменить направление смещения плоскости с помощью кнопки .

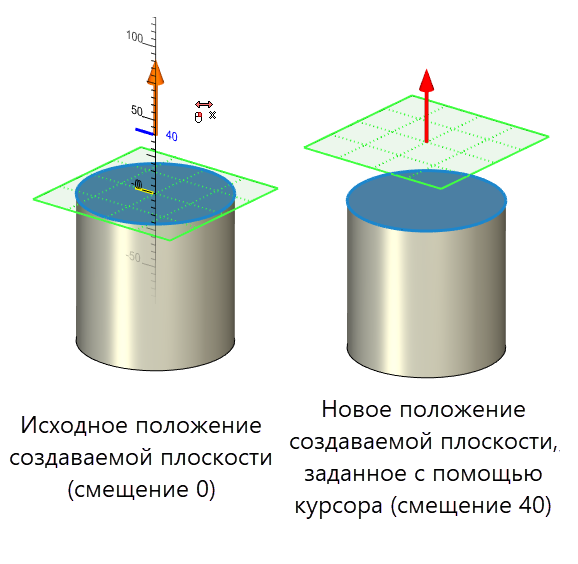

Величину смещения можно задать и прямо в 3D сцене с помощью манипулятора, аналогично заданию перемещения вдоль оси исходной СК преобразований.

Задание положения плоскости точкой

Кроме поля Смещение: в окне параметров команды доступно поле Касательная:. Активация данного поля включает фильтры выбора точек, граней и плоскостей на панели фильтров.

При выборе точки смещённая плоскость строится параллельно исходной плоскости через выбранную точку.

При выборе плоскости смещённая плоскость строится параллельно исходной плоскости через начало координат выбранной плоскости.

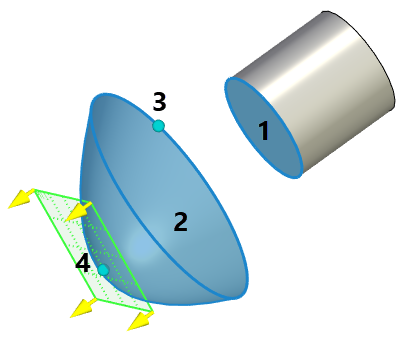

При выборе грани (неважно плоской или нет) в 3D окне отображаются манипуляторы самой ближней и самой дальней точки выбранной грани относительно исходной плоскости. Манипуляторы имеют вид бирюзовых шариков. Можно переключаться между ними нажатием кнопки Изменить положение рабочей поверхности в окне параметров команды или выбирая нужный манипулятор 3D сцене нажатием. Смещённая плоскость строится параллельно исходной плоскости через выбранную точку.

Дополнительные параметры

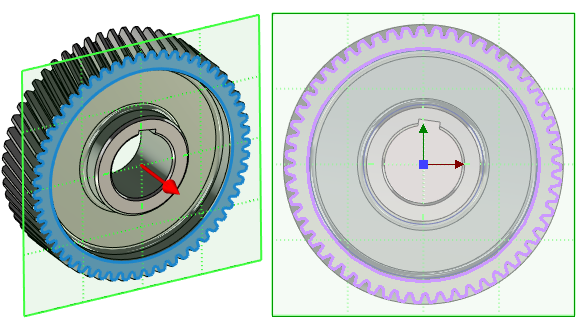

Для смещенной плоскости на вкладке Дополнительные параметры окна Параметры доступен флаг Спроецировать выбранную грань на РП. Если флаг установлен, то на создаваемую рабочую плоскость будет автоматически спроецирована грань, выбранная в качестве исходной плоскости. Остальные элементы вкладки Дополнительные параметры являются общими для всех типов плоскостей и описаны в разделе Параметры рабочей плоскости.

Порядок построения

1. Вызовите команду.

2. Выберите исходную плоскость.

3. Выберите касательную (необязательное действие).

4. Задайте смещение (необязательное действие).

5. Задайте сторону рисования эскиза (необязательное действие).

6. Задайте систему координат рабочей плоскости (необязательное действие).

7. Задайте дополнительные параметры (необязательное действие).

8. Подтвердите создание рабочей плоскости.
