Плоскость на основе системы координат

 Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

WorkPlaneLCS35x35

Опорная геометрия > Рабочие поверхности > Плоскость на основе системы координат

Клавиатура

Текстовое меню

<3KSL>



Автоменю команды Workplane20x20 <3W> Рабочая плоскость

<L>

На основе системы координат

Данная команда позволяет создать рабочую плоскость на основе ЛСК.

Рабочие плоскости по 3D системе координат удобно использовать, когда рабочая плоскость имеет сложный угол ориентации в пространстве.

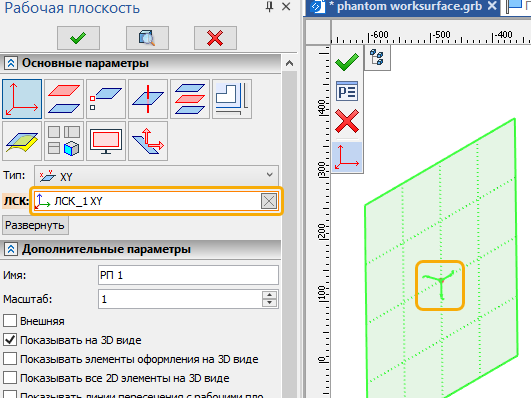

При этом угол ориентации определяется в соответствии с ориентацией одной из основных плоскостей 3D системы координат - XY, XZ, YZ, YX, ZX, ZY.

wp_lcs31

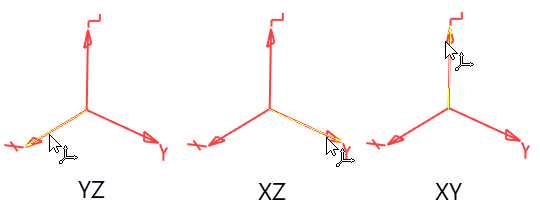

Кроме выбора соответствующей плоскости в окне параметров в выпадающем списке Тип, можно осуществить её выбор либо наведением мыши желаемую плоскость...

wp_lcs1

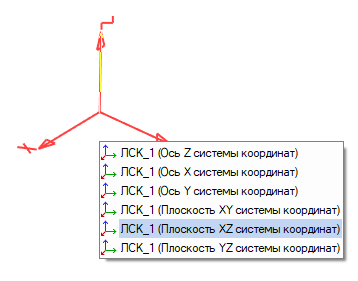

... или выбором ее из выпадающего списка:

wp_lcs2

Дополнительные параметры команды описаны в соответствующем разделе.

Порядок построения

1. Создайте необходимую систему координат с помощью команды ЛСК.

2. Вызовите команду Плоскость на основе системы координат.

3. Выберите созданную ЛСК.

4. Выберите при необходимости Тип плоскости в выпадающем списке.

5. Задайте дополнительные параметры (необязательное действие).

6. Подтвердите создание рабочей плоскости.
