Стандартная плоскость

Вызов команды:

Данная команда позволяет создать стандартную рабочую плоскость или набор стандартных плоскостей. Стандартная плоскость - это плоскость параллельная одной из плоскостей глобальной системы координат (ГСК).

Режимы создания стандартных плоскостей

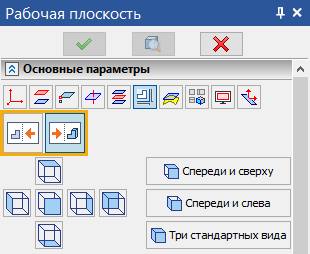

С помощью кнопок в окне параметров можно переключаться между двумя режимами создания стандартных плоскостей:

Стандартная РП на 2D чертеже

Стандартная РП в 3D окне

Необходимый режим нужно установить до выбора конкретного вида стандартной рабочей плоскости. Плоскости, созданные на чертеже, видны и в 3D.

Виды стандартных рабочих плоскостей

Для создания стандартной рабочей плоскости необходимо выбрать её вид с помощью кнопок в окне параметров. Вид определяет, какой плоскости глобальной системы координат (ГСК) будет параллельна создаваемая плоскость. При этом направление нормали плоскости и ориентация ЛСК плоскости зависит от того, какая ориентация координат установлена в параметрах документа (Параметры документа > Документ > 3D > Рабочие плоскости > Ориентация координат). При смене ориентации координат направление нормали и ориентация ЛСК ранее созданных плоскостей меняются автоматически. Результат применения опций, создающих несколько стандартных плоскостей одновременно, зависит от стандарта, выбранного в установках системы (Установки > 3D > Рабочие плоскости > Стандарт). Доступны следующие виды:

Вид спереди
Создаваемая плоскость параллельна плоскости XZ ГСК.
По умолчанию в параметрах документа установлена ориентация координат согласно ЕСКД, в результате чего направление нормали к создаваемой плоскости совпадает с направлением оси Y ГСК. Если сменить ориентацию координат на XY-Вид сверху, направление нормали к создаваемой плоскости станет противоположным направлению оси Y ГСК.

Вид сзади
Создаваемая плоскость параллельна плоскости XZ ГСК.
По умолчанию в параметрах документа установлена ориентация координат согласно ЕСКД, в результате чего направление нормали к создаваемой плоскости противоположно направлению оси Y ГСК. Если сменить ориентацию координат на XY-Вид сверху, направление нормали к создаваемой плоскости будет совпадать с направлением оси Y ГСК.

Вид сверху
Создаваемая плоскость параллельна плоскости XY ГСК, направление нормали к создаваемой плоскости совпадает с направлением оси Z ГСК, независимо от установленной ориентации координат. При этом, если выбрана ориентация XY-Вид сверху, направления осей системы координат плоскости Вид сверху совпадают с направлениями одноимённых осей ГСК, а если выбрана ориентация ЕСКД - не совпадают.

Вид снизу
Создаваемая плоскость параллельна плоскости XY ГСК, направление нормали к создаваемой плоскости противоположно направлению оси Z ГСК, независимо от установленной ориентации координат

Вид слева
Создаваемая плоскость параллельна плоскости YZ ГСК.
По умолчанию в параметрах документа установлена ориентация координат согласно ЕСКД, в результате чего направление нормали к создаваемой плоскости совпадает с направлением оси X ГСК. Если сменить ориентацию координат на XY-Вид сверху, направление нормали к создаваемой плоскости станет противоположным направлению оси X ГСК.

Вид справа
Создаваемая плоскость параллельна плоскости YZ ГСК.
По умолчанию в параметрах документа установлена ориентация координат согласно ЕСКД, в результате чего направление нормали к создаваемой плоскости противоположно направлению оси X ГСК. Если сменить ориентацию координат на XY-Вид сверху, направление нормали к создаваемой плоскости будет совпадать с направлением оси X ГСК.

Спереди и сверху
Создаётся сразу две плоскости. По умолчанию в установках системы для рабочих плоскостей выбран стандарт ЕСКД, в результате чего опция создаёт плоскости Вид спереди и Вид сверху. Если сменить стандарт на ANSI, опция будет создавать плоскости Вид спереди и Вид снизу (см. выше).

Спереди и слева
Создаётся сразу две плоскости. По умолчанию в установках системы для рабочих плоскостей выбран стандарт ЕСКД, в результате чего опция создаёт плоскости Вид спереди и Вид слева. Если сменить стандарт на ANSI, опция будет создавать плоскости Вид спереди и Вид справа (см. выше).

Три стандартных вида (только при создании РП в 3D окне)
Создаётся сразу три плоскости. По умолчанию в установках системы для рабочих плоскостей выбран стандарт ЕСКД, в результате чего опция создаёт плоскости Вид спереди, Вид слева и Вид сверху. Если сменить стандарт на ANSI, опция будет создавать плоскости Вид спереди, Вид справа и Вид снизу (см. выше).

По умолчанию направления стандартных точек взгляда и направления проецирования соответствующих им стандартных проекций противоположны направлениям нормалей к одноимённым стандартным плоскостям, т.к. в параметрах документа для ориентации видов выбрана глобальная система координат (Параметры документа > Документ > 3D > 3D > Ориентация видов). Выбор другой системы координат для ориентации видов не влияет на стандартные рабочие плоскости, т.к. они всегда строятся относительно глобальной системы координат. Точки взгляда и проекции доступны независимо от того, присутствуют ли одноимённые плоскости в 3D модели.

Создание стандартной рабочей плоскости в 3D окне

После вызова команды и входа в режим Стандартная РП в 3D окне выберите желаемый вид плоскости.

После выбора вида, в 3D сцене автоматически появится предварительное изображение создаваемой рабочей плоскости.

По умолчанию положение создаваемой плоскости и начало её системы координат определяется началом глобальной системы координат. Изменить положение можно, задав Связь с 3D узлом. В этом случае начало координат плоскости будет совпадать с выбранным узлом.

Для подтверждения создания плоскости необходимо нажать кнопку .

Изменение стандартной рабочей плоскости в 3D окне

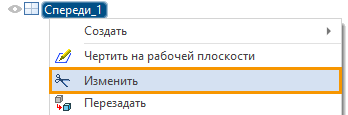

Нажмите на имеющейся плоскости и выберите в контекстном меню пункт Изменить.

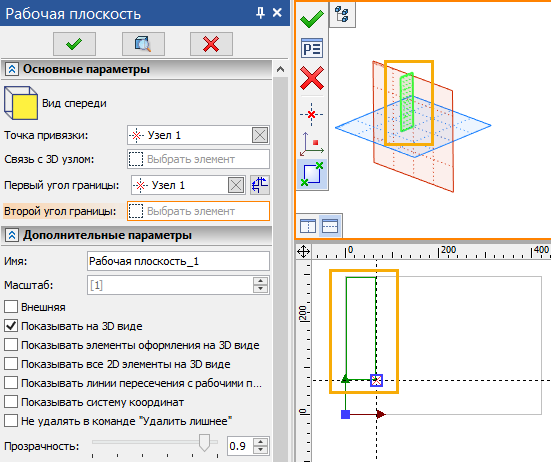

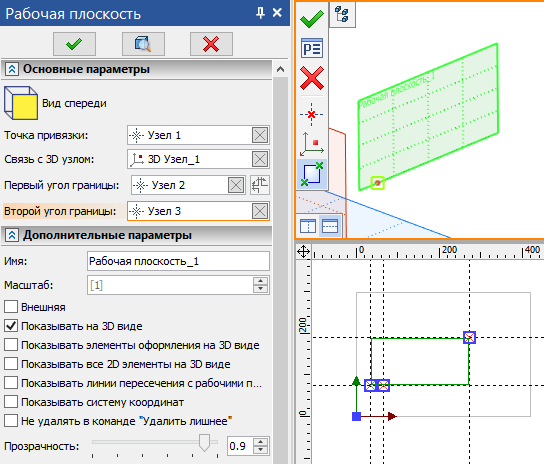

В окне Параметры появятся опции для установления проекционной связи выбранной плоскости и других элементов модели.

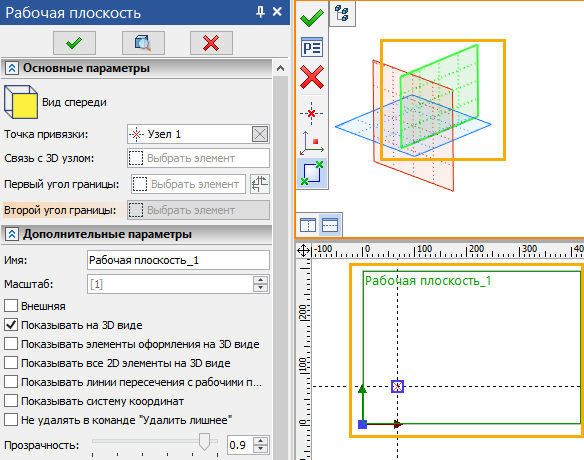

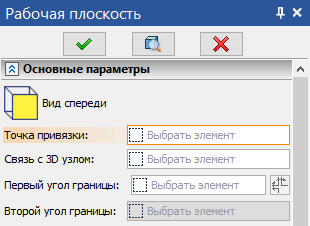

Система предложит выбрать 2D узел (опция Точка привязки), принадлежащий изображению, находящемуся на новой рабочей плоскости, который будет являться точкой начала координат данного вида в 2D окне. Точка привязки, выбранная в 2D окне, является проекцией 3D узла, выбранного в 3D окне для Связи с 3D узлом. Если связь с 3D узлом не задана, точка привязки является проекцией нулевой точки глобальной системы координат. После выбора 2D узла в качестве точки привязки, система автоматически выберет этот же узел в качестве Первого угла границы.

Если в этом нет надобности, то можно сбросить выбор первого угла границы:

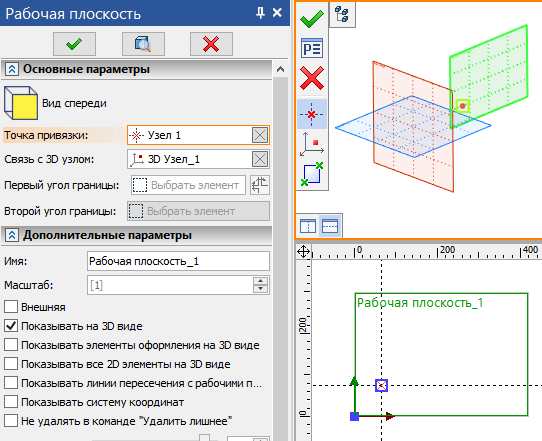

При необходимости можно задать или изменить Связь с 3D узлом.

Также вы можете с помощью выбора двух 2D узлов (опции Первый/Второй угол границы) переопределить границы новой стандартной рабочей плоскости. По умолчанию границы рабочей плоскости определяются узлом, выбранным на первом шаге, и ближайшей из угловых точек границ чертежа (вид спереди - верхняя левая, вид снизу - нижняя левая, вид слева - верхняя правая).

Если выбран только узел, определяющий первый угол границы, то можно использовать кнопку Изменить границы рабочей плоскости. При нажатии кнопки граница будет менять свое направление по часовой стрелке от узла.

Границы рабочей плоскости используются для выбора рабочей плоскости при построении 3D элементов и определения принадлежности 2D элементов к конкретной рабочей плоскости.

Для подтверждения создания новой стандартной рабочей плоскости нажмите . Если 3D узел не будет выбран, то система будет считать выбранный на первом шаге 2D узел проекцией точки начала координат (0, 0, 0).

Тип стандарта (ANSI или ЕСКД), задаваемый в команде Установки > 3D, влияет на работу системы только при построении набора рабочих плоскостей.

Создание рабочей плоскости на 2D чертеже

После вызова команды и входа в режим Стандартная РП на 2D чертеже выберите вид создаваемой плоскости. Опция Три стандартных вида в данном режиме недоступна.

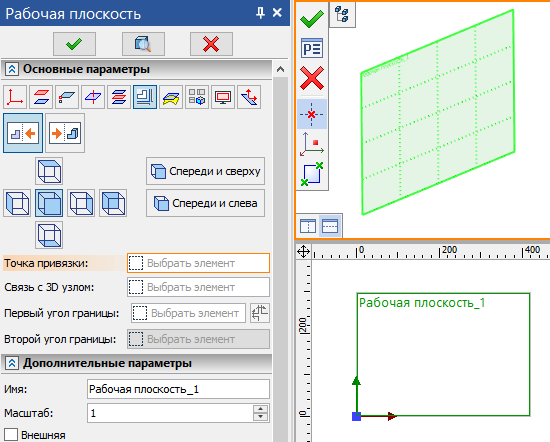

Если создается одна рабочая плоскость в окне 2D чертежа, и на текущей странице чертежа не существует других рабочих плоскостей, то рабочая плоскость займёт все рабочее поле чертежа и система предложит установить проекционную связь новой стандартной плоскости и уже созданных рабочих плоскостей, т.е. выбрать Точку привязки, задать Связь с 3D узлом и выбрать Первый и Второй углы границы аналогично редактированию уже готовой рабочей плоскости (см. Изменение стандартной рабочей плоскости в 3D окне ).

Если создается две рабочие плоскости в окне 2D вида, то система предложит выбрать Начало координат, указав при этом 2D узел.

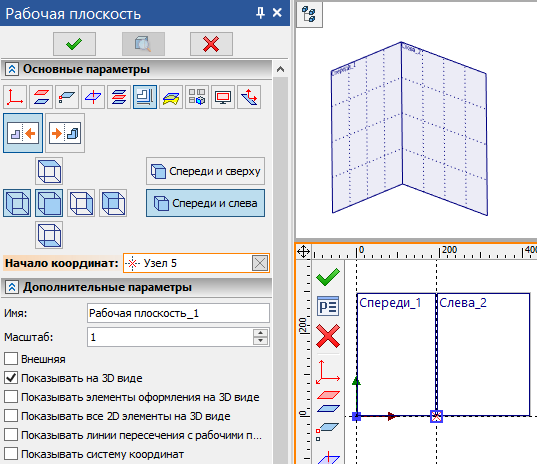

В таком случае результат будет выглядеть следующим образом:

Как видно выше, при создании двух рабочих плоскостей в 2D окне, они будут располагаться на одной странице чертежа. В этом случае их невозможно использовать в режиме активной рабочей плоскости.

Дополнительные параметры команды описаны в соответствующем разделе.

Порядок построения

1. Вызовите команду Стандартная плоскость.

2. Выберите вид, на котором будете создавать рабочую плоскость - Стандартная РП на 2D чертеже или Стандартная РП в 3D окне.

3. Если вы выбрали режим создания РП в 3D окне, то нужно выбрать интересующие виды и, опционально, связь с 3D узлом.

   Если вы выбрали режим создания РП на 2D чертеже, то нужно выбрать интересующие виды, задать точку привязки и, опционально, связь с 3D узлом и углы границы.

4. Задайте дополнительные параметры (необязательное действие).

5. Подтвердите создание рабочей плоскости.
