Глобальная система координат (ГСК) - это система координат, в которой по умолчанию рассчитывается положение и ориентация всех 3D элементов текущего документа. ГСК является неотъемлемой частью любого документа. Она не отображается в списке элементов модели, дереве модели и 3D сцене, но присутствует в числе доступных для выбора систем координат в ряде команд создания и редактирования 3D элементов.
Направление осей ГСК отображается в правом нижнем углу 3D окна. Размер индикатора направления осей ГСК можно настроить в установках системы (
Установки > 3D > Размер системы координат > Основной).
В документах, созданных на основе 3D прототипов, по умолчанию присутствуют три стандартные рабочие плоскости, параллельные плоскостям ГСК (Вид спереди - плоскость XZ, Вид слева - плоскость YZ, Вид сверху - плоскость XY). По умолчанию цвет стандартной рабочей плоскости соответствует цвету оси ГСК, которая параллельна нормали к этой плоскости (Вид спереди - ось Y - зелёный, Вид слева - ось X - красный, Вид сверху - ось Z - синий). При этом направление нормали к плоскости может совпадать с направлением оси или быть противоположным, в зависимости от ориентации координат, установленной в параметрах документа (Параметры документа > Документ > 3D > Рабочие плоскости > Ориентация координат). Точка пересечения стандартных плоскостей по умолчанию находится в начале координат ГСК. При необходимости эти плоскости можно переместить, удалить или создать вручную. Помимо вышеперечисленных стандартных плоскостей можно также создать аналогичные плоскости с противоположным направлением нормалей - Вид сзади, Вид справа, Вид снизу.
По умолчанию направления стандартных точек взгляда и направления проецирования соответствующих им стандартных проекций противоположны направлениям нормалей к одноимённым стандартным плоскостям, т.к. в параметрах документа для ориентации видов выбрана глобальная система координат (Параметры документа > Документ > 3D > 3D > Ориентация видов). Однако, выбор другой системы координат для ориентации видов не влияет на стандартные рабочие плоскости, т.к. они всегда строятся относительно глобальной системы координат. Точки взгляда и проекции доступны независимо от того, присутствуют ли одноимённые плоскости в 3D модели.
Вместо ГСК для расчёта отдельных 3D элементов можно создавать и использовать
Локальные системы координат (ЛСК).

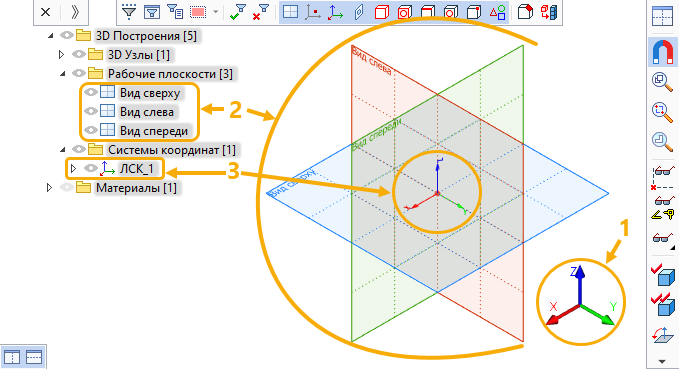

1 - Индикатор направления осей глобальной системы координат
2 - Стандартные рабочие плоскости
3 - Локальная система координат, совпадающая с глобальной
