Одиночный стандартный вид

В левой верхней части вкладки Основные параметры окна параметров команды Проекция можно выбрать один из 10 стандартных видов для формирования проекции:

Данные виды совпадают с одноимёнными стандартными точками взгляда камеры в 3D окне.

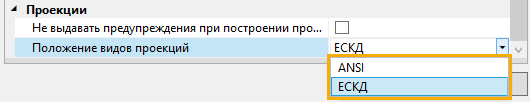

Положение кнопок видов в окне параметров относительно друг друга зависит от стандарта, выбранного в установках системы (Установки > 3D > Проекции > Положение видов проекций). При одновременном создании нескольких стандартных видов с помощью команд Три стандартных вида или Стандартные виды проекции располагаются относительно друг друга на чертеже так же как расположены их кнопки в окне параметров.

По умолчанию используется положение видов по ЕСКД.

К одиночным стандартным видам можно применять 3D сечения. Набор параметров и опций автоменю, касающихся применения 3D сечений к проекциям, описан в разделе Параметры разрезов и сечений. В отличие от использования отдельного типа проекции Разрез и сечение, применение сечений к стандартным видам не влияет на направление проецирования.
