Элементы 3D модели на проекции

Вкладка Элементы окна параметров команды Проекция позволяет выбрать, какие элементы 3D модели будут показаны на проекции.

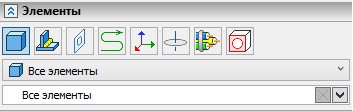

По умолчанию для проецирования выбрана вся сцена. Режим Все элементы каждый раз проецирует все операции, видимые в сцене на момент пересчёта проекции, независимо от того, сколько их было на момент создания проекции. На основе таких проекций нельзя создавать другие 3D элементы (из-за возможности изменения топологии, а также возникновения рекурсии), об этом система выдаёт предупреждение в момент создания проекции.

Выбирать элементы нужно в тех случаях, когда требуется проецировать не всю модель, а лишь отдельные элементы (конкретные операции, Тела или элементы построения/топологические элементы) или если проекция будет использована для создания 3D элементов. Кроме того, часто бывают случаи, когда каких-то объектов модели просто не может быть видно на проекции по причине того, что их закрывают собой другие тела. Например, какие-то детали могут находиться внутри корпуса. В этом случае полезно исключить из проекции те объекты, которых все равно не видно. Это даст выигрыш во времени при пересчёте такой проекции.

Для того чтобы выбрать отдельные элементы модели, необходимо воспользоваться опцией, которая есть в каждом режиме построения проекций:

После активации данной опции можно выбрать с помощью необходимые элементы в 3D окне или в дереве модели. Допускается выбирать тела, операции, сварные швы, 3D профили, 3D пути, системы координат, 3D оси, кабельные изделия и геометрические элементы. При выборе можно пользоваться фильтрами.

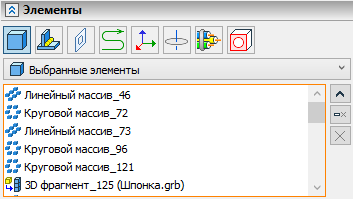

При активизации опции в окне параметров автоматически открывается вкладка Элементы. Данная вкладка содержит списки, в которые заносятся выбираемые элементы. Списки разделёны по типу элементов. Для переключения между списками элементов разных типов следует воспользоваться кнопками, доступными в верхней части вкладки.

Активизировать режим выбора проецируемых элементов можно также с помощью окна параметров. Достаточно поместить курсор в свободную строку списка, помеченную многоточием, и опция включается автоматически.

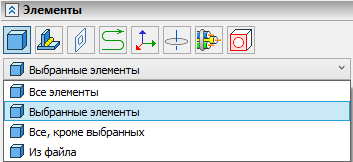

Для каждого типа выбранных элементов можно указать способ проецирования:

•Все элементы – проецироваться будут все элементы данного типа в сцене;

•Выбранные элементы – проецироваться будут только выбранные элементы данного типа;

•Все, кроме выбранных – проецироваться будут все элементы данного типа, кроме выбранных;

•Из файла (только для Тел и операций) – данный вариант устанавливается, если проецируемые операции и Тела выбираются из внешнего файла (см. раздел Проекция по модели внешнего файла). При выборе данного пункта в автоменю команды автоматически включается опция выбора файла ;

•Так же, как в операции (только для сварных швов) – способ проецирования сварных швов будет зависеть от способа, установленного для операции и Тел. Если для операций установлено Все элементы, то проецируются и все сварные швы. Если же для операций установлен любой другой способ, то сварные швы не проецируются.

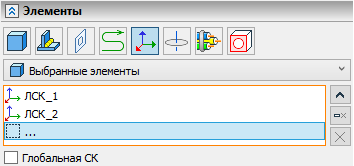

Проецирование систем координат имеет ряд особенностей. Системы координат проецируются поверх всей 3D модели без учета видимости. Линии проекций систем координат не учитываются при определении границ проекции.

Проекции систем координат создаются из трёх линий изображения со стрелками. Цвет каждой линии-оси совпадает с цветом соответствующей оси глобальной системы координат в 3D сцене. Стиль отрисовки линий можно изменять, как и у обычных линий изображения чертежа.

Длина осей системы координат определяется параметром Вид > Размер > Система координат в диалоге команды Параметры документа, закладка 3D.

Проецирование глобальной системы координат задаётся отдельно с помощью флага Глобальная СК. Выбранный для ЛСК способ проецирования на проецирования глобальной системы координат не влияет.

В автоменю имеется отдельная опция для быстрого выбора всех операций, имеющихся на данный момент 3D в сцене.

Отличие опции Выбрать все тела в текущей сцене от режима проецирования всей сцены состоит в следующем: список всех операций, выбранных в 3D сцене, формируется в момент использования опции и остается постоянным, если его специально не изменять. Получается, что при добавлении в сцену новых тел они не попадают в список проецируемых элементов.

См. также:

•Проекция по модели внешнего файла
