Опции создания проекции

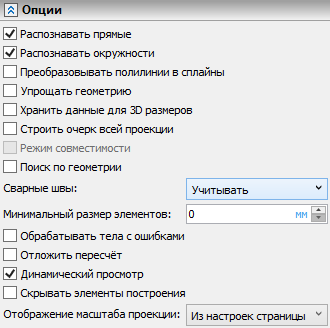

Вкладка Опции окна параметров команды Проекция содержит следующие опции:

Распознавать прямые, Распознавать окружности и Преобразовывать полилинии в сплайны.
Данные параметры включают специальные алгоритмы, которые позволяют в пределах некоторой точности распознавать отрезки, окружности (дуги окружностей) или полилинии. Это нужно для случаев, когда проецируется сложная геометрия. Например, при точном проецировании сглаживания с переменным радиусом, получается полилиния. При включении данной опции полилиния заменяется дугой окружности. На полученной дуге теперь можно проставить размер. При использовании данных опций, происходит небольшая потеря точности проекции. Из-за этого иногда могут возникать проблемы с автоматической штриховкой на сечениях и разрезах – в контуре могут появляться разрывы, и такой контур может не штриховаться. Для решения данной проблемы создана специальная опция, управляющая точностью поиска контура штриховки.

Упрощать геометрию.

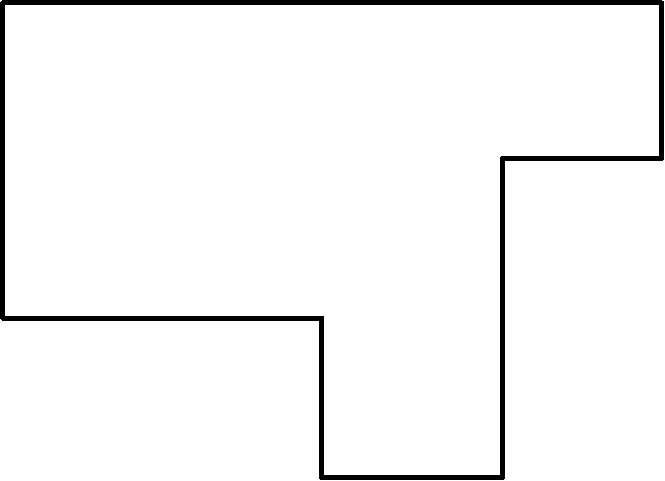

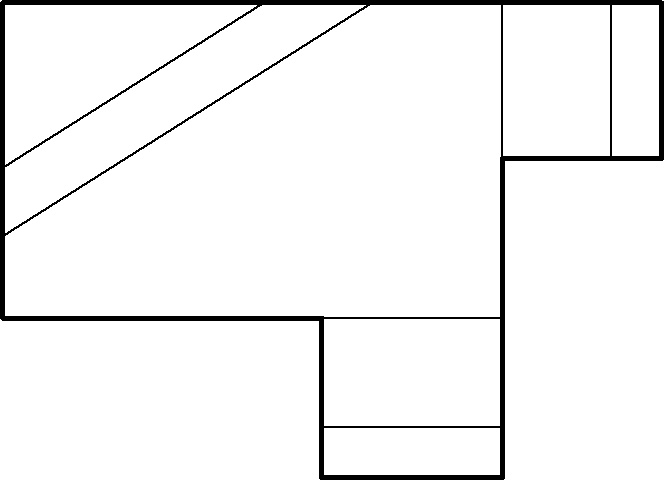

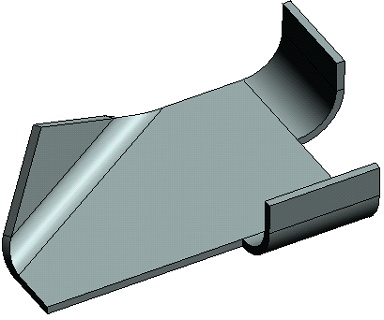

При установленном флаге к проецируемым объектам сначала применяется операция Упрощение модели, а затем выполняется создание проекции. Данная опция существенно увеличивает время расчёта проекции, поэтому по умолчанию она отключена. Для построения проекции развернутой детали из листового металла, когда требуется показывать зоны гибки при помощи гладких сопряжений (опция включения гладких сопряжений находится на закладке Линии) данную опцию требуется отключить. При включенной опции упрощения геометрии зоны изгиба показаны не будут.

Хранить данные для 3D размеров.
Данный параметр позволяет проставлять на нестандартных и объемных видах (например, на изометрии) пространственные размеры (см. главу Элементы оформления чертежа на проекции).

Строить очерк всей проекции.
Если данная опция активирована, то строится очерковая невидимая штриховка на все проецируемые тела с приоритетом на единицу меньше, чем приоритет самой проекции. Таким образом можно строить аппликации одних проекций поверх других проекций.

Данная опция не работает или создаёт некорректные результаты, если для проецирования выбраны пути, рёбра, грани, циклы, или если выбран способ проецирования без удаления невидимых линий.  Также эта опция не работает для сечений.

Для 2D проекции, созданной на основе уже существующей 2D проекции, данная опция включается автоматически.

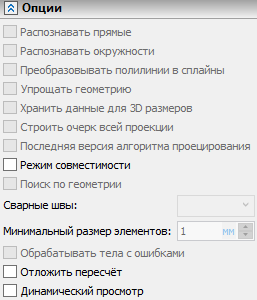

Последняя версия алгоритма проецирования.
Данный параметр отображается только для проекций, созданных в предыдущих версиях системы и служит для обеспечения совместимости с текущей версией T-FLEX CAD. По умолчанию флаг отключен.

Отображение флага в окне параметров проекции указывает, что данная проекция пересчитывается по старым алгоритмам. Если установить флаг, проекция будет пересчитана в соответствии с алгоритмом текущей версии. Это может привести к различным изменениям в идентификации элементов проекции.

Режим совместимости.
Позволяет создать проекцию в формате T-FLEX CAD 16. Данный флаг можно установить только до выбора вида для проецирования и типа проекции, т.к. после выбора флаг не отображается, если он не установлен.

Поиск по геометрии.
Если данный флаг установлен, при пересчёте 2D проекции поиск элементов оформления на проекции производится по геометрии проекции, а не по идентификаторам модели.

При поиске по геометрии берётся старое положение исходного элемента проекции (линии, дуги и проч.) и ищется в пределах допуска ближайший элемент того же типа. Поиск по идентификации производится вне зависимости от геометрии по внутренним ID элементов проекции, сформированным по истории создания элемента.

Геометрический поиск рекомендуется использовать, когда модель претерпела сильные изменения и обычный поиск не даёт результатов (например, при обновлении проекций импортированной геометрии после изменения импортированной модели внешним приложением).

Сварные швы
Опция позволяет выбрать в каком виде будут показываться сварные швы на проекции. В выпадающем списке существует 3 варианта:

•Учитывать.

•Учитывать и закрашивать.

•Не учитывать.

Минимальный размер элементов.

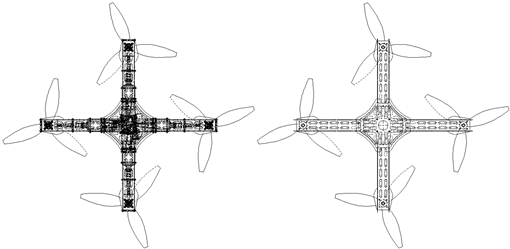

Параметр позволяет сократить время построения и пересчёта проекций путём отказа от проецирования небольших деталей. Кроме этого, за счёт исключения тел в ряде случаев можно добиться лучшей читаемости изображения.

Минимальный размер задаётся в текущих единицах измерения модели. Все тела меньших размеров не будут показаны на проекциях.

Время расчёта проекции: 0,577 сек.        Время расчёта проекции: 0,088 сек.

Обрабатывать тела с ошибками.
При создании проекции независимо от состояния данного флага система проверяет, есть ли ошибки в проецируемых телах. Далее, если флаг установлен, то сначала система исключает грани с ошибками и пытается сшить тело из оставшихся граней, а затем, если сшить тело не удалось, полностью исключает его из проецирования.

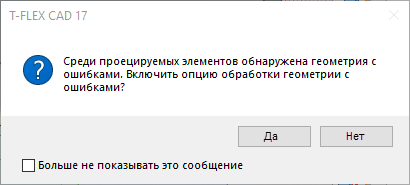

Если флаг снят (по умолчанию), то при попытке спроецировать тело с ошибками появится диалоговое окно с предложением включить данную опцию:

При ответе Да флаг будет установлен, и далее система действует по алгоритму, описанному выше. При ответе Нет система попытается построить проекцию без исключения ошибок, а если это невозможно, то проекция не будет создана.

При обновлении ранее созданной проекции проверка на ошибки производится только при установленном флаге. При снятом флаге появление ошибок в проецируемых телах после создания проекции может привести к ошибкам обновления проекции.

Использование опции обработки тел с ошибками ухудшает производительность, поэтому рекомендуется устанавливать данный флаг только при наличии известных проблем с геометрией 3D модели (например, для импортированных тел) и при невозможности построения проекции со снятым флагом.

Отложить пересчёт.
После завершения создания или редактирования проекции система не будет производить пересчет. Данная опция недоступна в модальном окне параметров.

Динамический просмотр.
После задания минимально необходимых параметров для построения проекции её предварительное изображение отображается на чертеже и автоматически обновляется при изменении параметров. При работе со сложными документами, содержащими большое количество объектов, использование предварительного изображения может замедлять работу системы. В таком случае можно его отключить, сняв данный флаг

Скрывать элементы построения.
Если данный флаг установлен, элементы построения, принадлежащие данной проекции, отображаются только, когда проекция активирована.

Отображение масштаба проекции.
Позволяет настроить отображение масштаба проекции над самой проекцией (см. раздел Основные параметры проекции).

См. также:

•Дополнительные параметры проекции
