Дополнительные параметры проекции

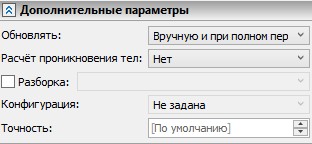

Вкладка Дополнительные параметры окна параметров команды Проекция содержит следующие элементы управления:

Опция Обновлять позволяет выбрать в каких случаях будет происходить обновление проекции. Всего существует 3 варианта в выпадающем списке:

•Автоматически
При выборе данного варианта проекция будет обновляться автоматически (при любых изменениях модели).

•Вручную и при полном пересчёте
При включении данной опции процесс обновления происходит вручную с помощью команд Обновить или Полный пересчёт. Например, этот вариант подходит для того этапа работы, при котором еще ведется работа с 3D моделью и нет необходимости тратить ресурсы компьютера для обновления проекции. Данную настройку имеет смысл устанавливать в случаях, когда ведётся работа со сложными моделями, на полный пересчёт которых тратится значительное время.

•Только вручную
Процесс обновления полностью контролируется пользователем. Это необходимо в тех случаях, когда проекция является комплексной и ее обновление занимает существенное время.

Пересчёт проекции стиля отображения Векторная картинка, в случае обновления вручную или по запросу, выполняется в параллельном режиме. При запуске пересчёта, изображение 2D проекции на экране заменяется на упрощённое изображение. После этого можно работать с системой, например, оформлять чертёж по этой проекции. Параллельно в этот момент будет выполняться точный расчёт проекции. По завершении этого расчёта упрощённая картинка проекции заменяется результатами точного расчёта. Такой подход позволяет упростить работу с проекциями, имеющими длительное время пересчёта. Можно сразу после создания или редактирования проекции продолжить работать с системой, не дожидаясь завершения вычислений проекции.

Опция Расчет проникновения тел дает возможность выбрать 3 сценария работы:

•Нет
Проникновение тел не будет учитываться.

•Учитывать пересечения
При проецировании группы тел, проникающих друг в друга, можно включить функцию анализа тел на пересечение. При установленном параметре система будет строить проекцию с учётом пересечения тел. Данный параметр увеличивает время расчёта проекции.

•Да
Позволяет строить более точные изометрические проекции с разрезом.

При активации флага Разборка появляется возможность создавать проекции моделей во время анимации разборки.

Появляется возможность выбрать сценарий анимации разборки в выпадающем списке. С помощью флага Стадия можно выбрать этап стадии, который будет проецироваться. При включения флага Проецировать траектории перемещения на чертеже будут показаны траектории объектов, которые перемещаются во время анимации разборки.

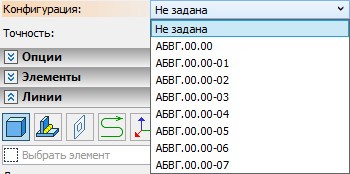

Если у модели есть конфигурации исполнения, то во время проецирования появляется возможность выбрать Конфигурацию, которую необходимо спроецировать.

Флаг Точность задает точность отрисовки линий проекции. Минимальное значение параметра составляет 0.000001.
