Полный пересчёт

Вызов команды:

Вызов команды также доступен из Панели Вид.

В отличие от команды обновления Обновить, которая рассчитывает только изменившиеся элементы, в данной команде возможен пересчет каждого элемента.

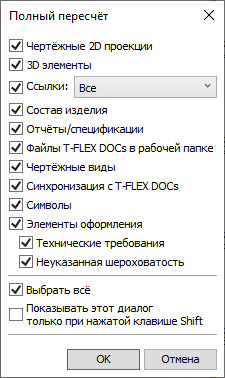

После вызова команды на экране появляется диалог:



Диалог содержит следующие флаги:

•Чертёжные 2D проекции
Если установлен этот флаг, и не установлен следующий, то будут пересчитываться только изменившиеся 3D элементы (аналогично команде Обновить) и все проекции, у которых не выставлен параметр Обновлять: Только вручную.

Независимо от состояния флагов, чертежные проекции, у которых выставлен параметр Обновлять только вручную, не будут обновляться при полном пересчете. Для обновления таких проекций используйте команду Обновить выбранный элемент.

•3D элементы
Если установлен этот флаг, то пересчитываются все 3D объекты и зависящие от них проекции.

Если выставить оба флага Чертёжные 2D проекции и 3D элементы, то запускается полный пересчёт модели и проекций. Если оба флага не выставлены, то запускается оптимальный пересчёт (команда Обновить).

•Ссылки
Позволяет в процессе пересчёта выполнить обновление используемых в текущем документе файлов (фрагменты, картинки, базы данных). В выпадающем списке рядом можно выбрать между обновлением только неактуальных ссылок и обновлением всех имеющихся ссылок:

oТолько изменённые
Аналогично Автоматической актуализации ссылок.

oВсе
Аналогично команде Обновить ссылки.

•Состав изделия
Обновляет все составы изделия существующие в документе.

•Отчёты/спецификации
Обновляет все имеющиеся в документе отчёты и спецификации.

•Файлы T-FLEX DOCs в рабочей папке
Данный флаг отображается только в режиме интеграции с T-FLEX DOCs. Он позволяет привести файлы в локальной рабочей папке в соответствие с файлами, хранящимися на сервере T-FLEX DOCs.

•Чертёжные виды
Обновляет все имеющиеся в документе чертёжные виды.

•Синхронизация с T-FLEX DOCs
Данный флаг отображается только в режиме интеграции с T-FLEX DOCs. Он позволяет передать из DOCs в CAD данные, описанные в правилах настройки интеграции.

•Символы
Обновляет все имеющиеся в документе библиотечные символы.

•Элементы оформления
Снимает устанавливает флаги Технические требования и Неуказанная шероховатость. Доступен только при наличии обоих этих флагов в диалоге.

oТехнические требования
Данный флаг доступен, только при вызове команды из 2D окна, если технические требования размещены на текущей странице чертежа, и позволяет их обновить.

oНеуказанная шероховатость
Данный флаг доступен, только при вызове команды из 2D окна, если обозначение неуказанной шероховатости размещено на текущей странице чертежа, и позволяет его обновить.

Для обновления всех элементов оформления на всех страницах сразу используйте команду Обновить элементы оформления.

•Выбрать всё
Устанавливает/снимает все вышеперечисленные флаги.

•Показывать этот диалог только при нажатой клавише Shift
Установка данного флага позволит избежать появления этого окна при каждом последующем вызове команды, за исключением случая, когда нажата клавиша <Shift>.



Если документ открыт из T-FLEX DOCs  в режиме интеграции, то в диалоге полного пересчета доступны дополнительные флаги, позволяющие обновить Файлы T-FLEX DOCs в рабочей папке, а также осуществить Синхронизацию с DOCs данных, описанных в правилах настройки интеграции.
