Неуказанная шероховатость

Для создания обозначения неуказанной шероховатости воспользуйтесь следующей командой:

После вызова команды на экране появляется диалог параметров шероховатости. После указания необходимых параметров нажмите ОК, в результате чего обозначение появится на чертеже.

Создание обозначения неуказанной шероховатости доступно только после добавления основной надписи, т.к. его положение определяется специальным скрытым элементом Шероховатость в шаблоне основной надписи.

Для изменения обозначения неуказанной шероховатости воспользуйтесь следующей командой:

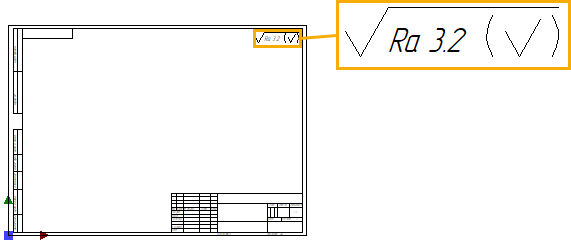

После вызова команды на экране появляется диалог параметров шероховатости. После изменения необходимых параметров нажмите ОК, в результате чего имеющееся на чертеже обозначение будет обновлено в соответствии с указанными параметрами. Кроме того, обозначение неуказанной шероховатости можно редактировать и перемещать теми же способами, что и обычные обозначения шероховатости. Обозначение неуказанной шероховатости имеет большие размеры по сравнению с обычными обозначениями шероховатости. Переключение размера обозначения осуществляется снятием/установкой флага Неуказанная шероховатость в окне параметров команды Шероховатость на вкладке Стиль.
