Ссылки. Управление составными документами

Документ T-FLEX CAD может ссылаться на другие файлы: документы T-FLEX CAD (2D или 3D фрагменты), графические файлы (картинки), файлы баз данных и т.п. Работа с подобным составным документом может вызвать ряд трудностей, например, при необходимости его переноса на другой компьютер.

Для облегчения работы с составными документами в T-FLEX CAD разработан механизм работы со ссылками. Ссылка - это объект T-FLEX CAD, содержащий путь на внешний файл (объект ссылки).

Ссылка применяется при создании фрагментов, картинок и других элементов T-FLEX CAD для задания источника внешних данных. Одна и та же ссылка может использоваться несколькими элементами, например, несколько фрагментов на основе одного и того же файла будут обращаться к одной ссылке.

Механизм работы со ссылками позволяет управлять способом хранения объектов ссылок. T-FLEX CAD позволяет хранить объект ссылки как вне документа T-FLEX CAD в виде обычного внешнего файла («внешняя ссылка»), так и непосредственно внутри файла составного документа («внутренняя ссылка»). Внутреннее хранение ссылки увеличивает размер составного документа T-FLEX CAD, однако позволяет работать с ним как с одним файлом. Работа со ссылками осуществляется с помощью команд, расположенных окне Структура сборки.

Механизм работы со ссылками позволяет решить проблему переноса больших сборочных документов. При его использовании нет необходимости отыскивать все файлы фрагментов, которые могут находиться в разных папках, на разных дисках, в библиотеках и т. д. Достаточно «запаковать» сборочную модель в один файл с возможностью последующей распаковки и перенести её в другое место в файловой системе или в хранилище системы управления документооборотом (например, T-FLEX DOCs).

Обновить ссылки

Для управления ссылками в составном документе используется группа команд во вкладке ленты Сборка > Управление.

Команда Обновить ссылки позволяет заново загрузить данные всех внешних файлов, входящих в составной документ:

После вызова команды происходит пересчёт модели (обновляются все данные фрагментов и изображений, использующихся в модели). После пересчёта автоматически обновляется изображение текущего чертежа.

Автоматическое обновление ссылок

При открытии документа система автоматически проверяет актуальность ссылок на используемые в текущем документе файлы (фрагменты, картинки и др.). Если обнаруживаются файлы с изменённым временем модификации, то на экран выводится окно диалога:

На появление данного диалога  влияют режимы обновления актуальных ссылок, назначенные в команде Установки, закладка Фрагменты.

Если выбирается положительный ответ, то выполняется обновление всех изменённых документов. Список документов, требующих обновления, можно просмотреть при помощи кнопки Подробнее. Если выбрана кнопка Нет, то ссылки, содержащиеся в списке, считаются актуальными и обновления не происходит. При дальнейшей работе для обновления ссылок можно использовать команду Обновить ссылки (см. выше) или Полный пересчет.

В отличии от команды Обновить ссылки, которая обновляет все ссылки текущего документа, данный диалог позволяет обновлять только изменённые файлы и, при необходимости, следить за появлением неактуальных ссылок в процессе работы.

Не показывать этот диалог при активизации документа - если флаг установлен, то при переходе в окно текущего документа из другого приложения или из окна другого документа T-FLEX CAD проверка актуальности ссылок выполняться не будет. При установке флага параметр Обновление неактуальных ссылок при активизации документа принимает значение Не обновлять (см. раздел Установки, закладка Фрагмент).

Из выпадающего списка можно выбрать режим, в котором будет выполняться отказ от проверки актуальности ссылок:

•для данного документа

•в текущем сеансе работы

•в текущем и последующих сеансах работы

Не показывать этот диалог при открытии файлов - установка данного флага задаёт отказ от проверки актуальности ссылок при открытии документов. При установке флага параметр Обновление неактуальных ссылок при открытии документа принимает значение Не обновлять (см. раздел Установки, закладка Фрагменты).

Обновить связанные детали

Команда позволяет передать изменения выбранных тел или фрагментов, сделанных в сборке, в связанные с ними файлы деталей.

Обновить файлы детали согласно изменениям в сборке можно, если деталь была создана выгрузкой тела или фрагмента из сборки с возможностью последующего обновления файла детали при изменении сборки.

Пересохранить фрагменты

Команда Пересохранить фрагменты запускает конвертер, который пересчитывает и сохраняет все файлы фрагментов, включённых в сборку.

Перенести сборку

Команда предназначена для переноса составного документа в другое место в файловой системе  или для запаковки сборки в один файл.

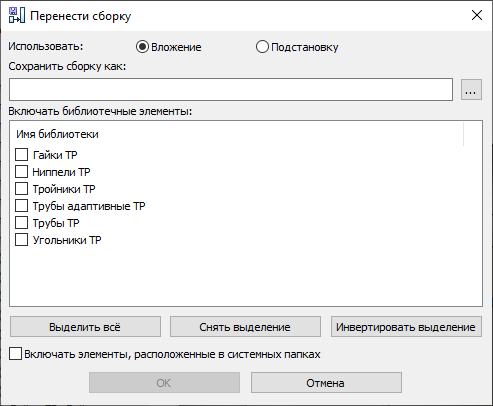

После вызова команды на экране появляется окно диалога Перенести сборку. В нём необходимо указать новое расположение и имя перенесённого документа, а также способ переноса:

Вложение. При переносе с вложением все файлы ссылок сохраняются внутри файла сборки. Такой способ удобно использовать при необходимости переноса составного файла на другой компьютер, так как в результате получается один общий файл.

Подстановка. При переносе с подстановкой все файлы ссылок собираются в одну папку, одноимённую с файлом основного документа и расположенную в той же папке.

В нижнем поле диалога Включать библиотечные элементы указываются список библиотек, элементы которых используются в текущем документе. Флажок рядом с именем каждой библиотеки позволяет указать, нужно ли подвергать переносу библиотечные элементы, ссылки на которые присутствуют в текущем документе.

При необходимости можно включать элементы, расположенные в системных папках, воспользовавшись соответствующей опцией.
