Окно "Структура сборки"

Вызов окна:

Окно Структура сборки обеспечивает функциональность для управления многоуровневой структурой сборочной модели. Информация представлена в виде древовидной структуры. При выборе элементов сборки отображается список их переменных, геометрических параметров и ссылок. Элементы, выбранные в окне Структура сборки, также подсвечиваются в окнах 2D и 3D видов.

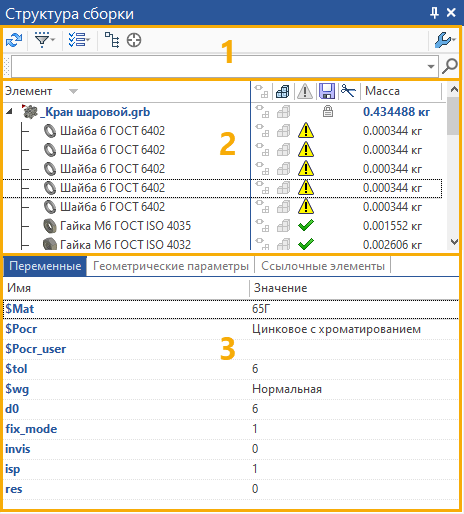

Окно состоит из следующих частей:

1 - Панель инструментов

2 - Панель структуры

2 - Панель параметров элемента структуры

Основные темы в этом разделе:

•Панель инструментов в окне "Структура сборки"

•Режимы отображения структуры сборки

•Контекстное меню элементов структуры сборки

•Колонки в окне "Структура сборки"

•Панель параметров элемента структуры сборки
