Панель инструментов в окне "Структура сборки"

Панель инструментов, расположенная в верхней части окна Структура сборки, содержит следующие инструменты:

Обновить
Обновляет структуру сборки: отображает новые элементы, обновляет информацию об актуальности элементов и т.д.

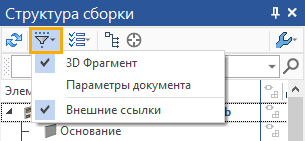

Фильтр
Раскрывает выпадающее меню фильтров. На панели структуры сборки отображаются только объекты тех типов, для которых в меню установлены флаги. Для установки/снятия флага нажмите на желаемой строке меню.



Действия
Раскрывает выпадающее меню, которое содержит различные команды для работы со структурой сборки (подробнее см. ниже).

Группировка по ссылкам
Переключает режимы отображения структуры сборки.

Показать выбранный элемент
Наводит камеру в 3D или 2D окне, на элемент, выбранный в окне Структура сборки (подробнее см. Переход к выбранному элементу)

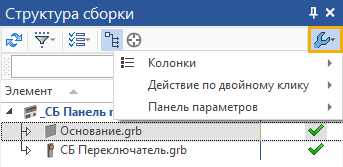

Параметры
Раскрывает выпадающее меню настроек, где можно изменить набор отображаемых колонок, настроить расположение панели параметров фрагмента и выбрать действие по двойному клику (Нет, Редактировать фрагмент в контексте сборки, Открыть файл или Редактировать параметры объекта).



Найти
Строка поиска позволяет найти нужный элемент сборки по обозначению, наименованию или имени фрагмента.

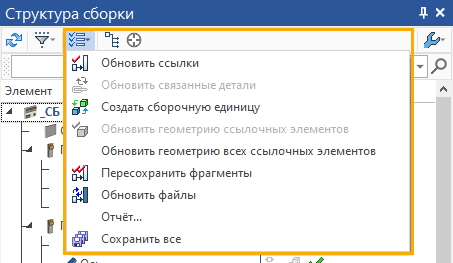

Действия

В окне Структура сборки доступны следующие действия.

Обновить ссылки

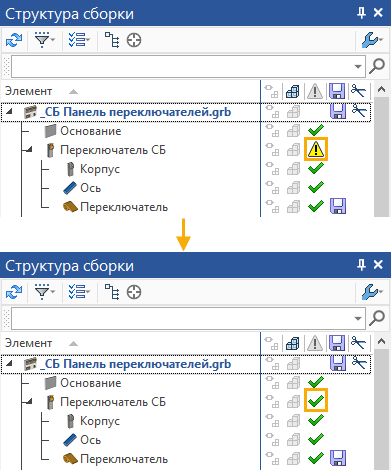

Обновить ссылки на файлы фрагментов. Если во фрагменте были сделаны и сохранены изменения, то окно Структура сборки это диагностирует. Напротив фрагмента появится пиктограмма . Пиктограмма означает, что нужно обновить ссылку на файл фрагмента, чтобы в сборке появились сделанные во фрагменте изменения. После выполнения команды Обновить ссылки пиктограмма изменится, а в сборке появятся изменения, сделанные во фрагменте.



Обновить связанные детали
Если в сборке, какое-либо тело или фрагмент были сохранены в отдельный файл с возможностью обновления (подробнее см. подраздел Сохранить геометрию с возможностью обновления) то обновить геометрию сохранённых деталей, согласно изменениям в сборке, можно при помощи данной команды.

Создать сборочную единицу
Помещает выбранные фрагменты в отдельный новый файл с возможностью подстановки созданной сборочной единицы в сборку (подробнее см. подраздел Создать сборочную единицу). Новый файл фрагмент входит в структуру сборки.

Обновить геометрию ссылочных элементов
Команда обновит все ссылочные элементы в указанном фрагменте, полностью пересчитает фрагмент и сохранит его.

•Обновить геометрию всех ссылочных элементов
Команда обновит все ссылочные элементы во всех фрагментах сборки, полностью пересчитает фрагменты и сохранит их.

Пересохранить фрагменты
Сохранит последовательно все фрагменты: от фрагментов нижних уровней до верхних. Команда нужна для того, чтобы все изменения фрагментов были последовательно обновлены и сохранены во всех подсборках.

Обновить файлы
Обновит и сохранит файлы адаптивных фрагментов и фрагментов с внешними переменными согласно их исполнению в сборке. Если в сборке есть фрагмент, который благодаря геометрическим параметрам или внешним переменным имеет множественное исполнение, то при выполнении данной команды – внутри файла фрагмента будет подставлено последнее из созданных исполнений.

Команда не подходит для создания деталировки, если в сборке есть фрагменты с несколькими исполнениями, т.е. с разными значениями геометрических параметров и внешних переменных.

•Отчёт
Создаёт файл формата «str» (открыть можно любой программой, позволяющей открывать файлы формата «txt») в котором будет указан полный путь каждого фрагмента и его внешние переменные.

Сохранить всё
Сохранит все фрагменты, открытые в системе на данный момент.
