Режимы отображения структуры сборки

На панели структуры в окне Структура сборки по умолчанию показывается структура сборки: т.е. количество деталей и подсборок (фрагментов в сборке) и их уровень вложенности.

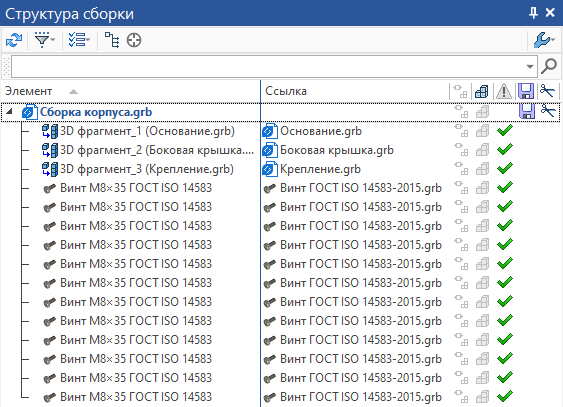

Структура сборки может содержать много исполнений фрагмента, ссылающихся на один и тот же один исходный файл. Например, показанная на рисунке ниже сборка состоит из 15 фрагментов при этом для её создания понадобилось только 4 файла, один из которых – это файл самой сборки (Сборка корпуса.grb). Какой фрагмент ссылается на какой файл, можно увидеть в колонке Ссылка.

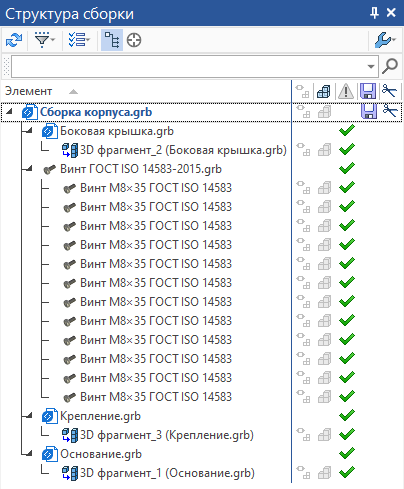

Из рисунка видно, что все винты в сборке ссылаются на один файл Винт ГОСТ ISO 14583-2015.grb. Можно отобразить сборку не по её структуре, а по её ссылкам. Т.е. показать количество исходных файлов и какие фрагменты ссылаются на эти файлы. Для этого нужно нажать кнопку Группировка по ссылкам  на панели инструментов окна Структура сборки. В таком режиме на первом уровне структуры сборки отображаются исходные файлы. Для каждого файла указаны ссылки на них фрагментов в сборке.

Повторным нажатием кнопки Группировка по ссылкам можно вернуть отображение структуры сборки в режим по умолчанию.
