Пример использования планировки

В библиотеке примеров, поставляемой вместе с T-FLEX CAD доступен пример использования планировки для расстановки мебели в комнате: Примеры 17/3D Сборки/Планировка комнаты.

В файлах фрагментов созданы 2D представления как описано в главе Создание 2D представления в документе 3D фрагмента.

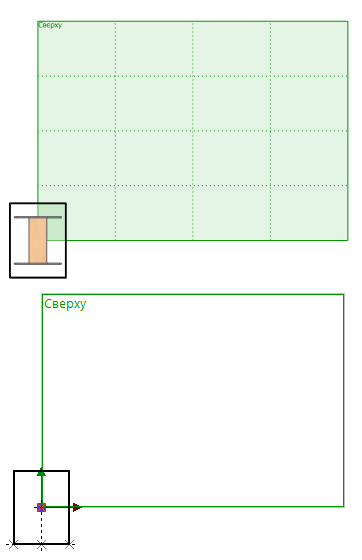

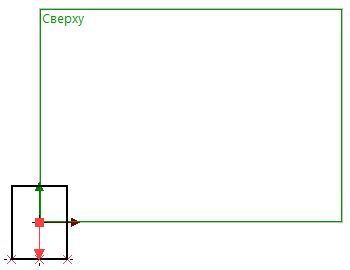

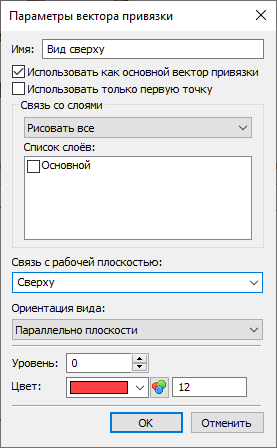

В каждом фрагменте для 2D представления создан вектор привязки, связанный с рабочей плоскостью:

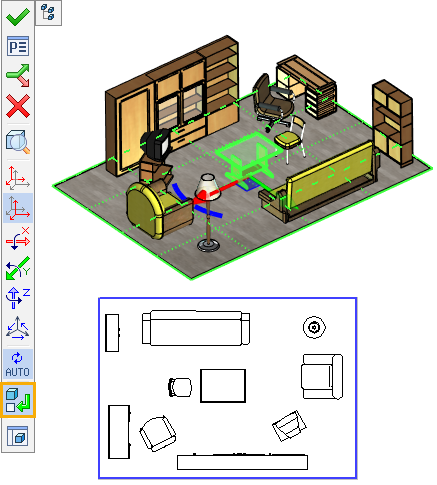

Затем эти 2D представления использованы в 2D сборке в качестве 2D фрагментов, а по этим 2D фрагментам вставлены 3D фрагменты с использованием режима планировки:

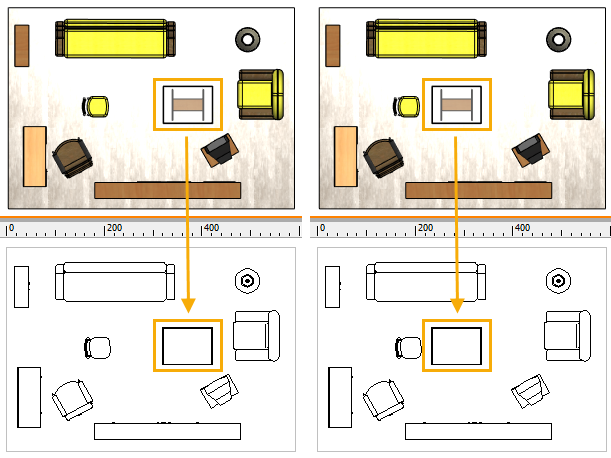

В результате 2D и 3D фрагменты привязаны друг к другу, что обеспечивает синхронное перемещение как 2D, так и 3D объектов.
