Данная вкладка объединяет общие параметры, относящиеся к 3D моделированию.
Единицы
Группа Единицы задаёт единицы измерения для элементов и операций 3D сцены.
•Масса. Задаёт единицы массы для твердотельных объектов 3D сцены.
•Длина. Задаёт единицы длины для элементов и операций 3D сцены.
•Сила. Задаёт единицы силы для объектов 3D сцены. Используется в команде Измерения и задании нагрузок при работе с задачами Анализа.
В метре. Данное поле актуально в том случае, когда в поле Длина выбран параметр Пользователя. Величина, введенная в это поле соответствует отношению пользовательской единицы измерения длины к одному метру. Может принимать значения от 0 до 100. Например:
•В метре = 1
Пользовательская единица равна одному метру.
• В метре = 100
Пользовательская единица равна одному сантиметру.
•В метре = 0.1
Пользовательская единица равна десяти метрам.
Группа параметров Характеристики позволяет вручную задать значение массы данного документа при вставке его в качестве фрагмента в сборку.
Поле Масса вручную служит для управления применением массы, задаваемой вручную. Значения можно вводить как в численном виде так и в виде переменной. В зависимости от значения поле работает следующим образом:
•-1<Масса вручную<1
Значение округляется до нуля при применении, масса вручную не задается
•Масса вручную<-1 или >1
Введенное значение сохраняется при применении. Масса фрагмента в сборке становится равной значению, введенному в следующее поле - Масса.
Масса - значение массы, задаваемой вручную в килограммах.
Группа параметров Рабочие плоскости задаёт режим отображения имени и типа рабочих плоскостей на экране. Отображение данных параметров происходит в левом верхнем углу соответствующих рабочих плоскостей.
Ориентация координат
Определяет ориентацию стандартных рабочим плоскостей относительно осей глобальной системы координат (ГСК). От ориентации этих плоскостей в свою очередь зависят стандартные точки взгляда и соответствующие им стандартные проекции. Доступны следующие варианты ориентации:
•ЕСКД
Направления нормалей к плоскостям Вид спереди, Вид слева и Вид сверху совпадают с направлениями осей Y, X и Z ГСК соответственно, а направления нормалей к плоскостям Вид справа и Вид сзади противоположно направлению осей X и Y ГСК соответственно. При этом направления осей X и Y локальной системы координат плоскости Вид сверху не совпадают с направлениями одноимённых осей ГСК.
•XY-Вид сверху
Направления нормалей к плоскостям Вид сзади, Вид справа и Вид сверху совпадают с направлениями осей Y, X и Z ГСК соответственно, а направления нормалей к плоскостям Вид слева и Вид спереди противоположно направлению осей X и Y ГСК соответственно. При этом направления осей X и Y локальной системы координат плоскости Вид сверху совпадают с направлениями одноимённых осей ГСК.
Имя и тип
Задаёт режим отображения на экране имени и типа рабочей плоскости.
•Не показывать. Имя и тип плоскости не отображаются.
•Показывать имя. Задаёт режим отображения имени рабочей плоскости, которое соответствует типу рабочей плоскости. Следует отметить, что при изменении типа рабочей плоскости её имя остаётся прежним. Изменить имя можно вручную в параметрах данной рабочей плоскости.
•Показывать тип. Данный параметр задаёт режим отображения на экране типа рабочей плоскости (вид спереди, вид слева и т.д.).
•Показывать имя и тип. Отображаются и имя и тип плоскости.
Шрифт рабочей плоскости
Задаёт размер шрифта для имён, которые отображаются на рабочих плоскостях.

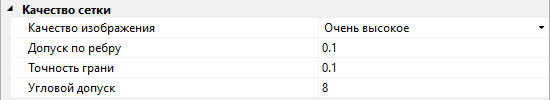

Качество изображения. Параметр позволяет задать степень разбиения модели на сетку треугольных плоских граней при выводе изображения в 3D окне. Более высокое качество отображения модели увеличивает количество плоских граней, замедляя работу на больших моделях или недостаточно производительных видеокартах. Рекомендуется по возможности минимизировать качество изображения модели.
Определить, на сколько треугольников разбивается конкретная модель при конкретном значении параметра качества, можно с помощью опции Показывать статистику в окне на вкладке Параметры графики диалога Установки системы.
Допуск по ребру – максимальное расстояние между кривыми модели и аппроксимирующими их рёбрами сетки;
Точность грани – максимальное расстояние между поверхностями модели и аппроксимирующими их плоскими гранями сетки;
Угловой допуск – максимальный угол между кривыми модели и аппроксимирующими их рёбрами сетки, задаваемый в градусах. Угол измеряется как сумма углов между рёбрами сетки и касательными к исходной кривой в конечных точках рёбер. Данный параметр также определяет максимально допустимый угол между поверхностями модели и аппроксимирующими их плоскими гранями сетки (т.е. угол между нормалями поверхности и грани).

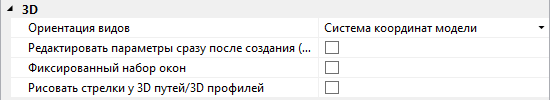

Ориентация видов. Данный параметр позволяет выбрать систему координат, относительно которой определяется ориентация стандартных точек взгляда и соответствующих им стандартных проекций. В выпадающем списке доступны все имеющиеся в документе локальные системы координат, а также Система координат модели (глобальная система координат). По умолчанию используется глобальная система координат, относительно которой также рассчитывается ориентация стандартных рабочих плоскостей, вследствие чего направления стандартных точек взгляда противоположны нормалям стандартных плоскостей. Однако, выбор другой системы координат для ориентации видов не влияет на стандартные рабочие плоскости, т.к. они всегда строятся относительно глобальной системы координат. Точки взгляда и проекции доступны независимо от того, присутствуют ли одноимённые плоскости в 3D модели.
Возможность выбора СК для ориентации видов полезна при работе с импортированной геометрией, деталями, созданными в контексте сборки и т.д., когда ориентация детали не соответствует удобному расположению основных направлений проецирования.
Локальную систему координат, выбранную для ориентации видов, нельзя удалить.
Редактировать параметры сразу после создания (только для прототипов). Данный параметр также используется только для документа, который станет прототипом. Причём документ-прототип должен иметь набор внешних переменных. Тогда, при включённом флажке, при создании нового документа на основе этого прототипа будет сразу же появляться окно редактора внешних переменных создаваемого документа.
Фиксированный набор окон. При установке данного параметра в документе фиксируется текущий набор видов (т.е. 2D и 3D окон). При последующих открытиях документа изменение набора видов будет недоступно. Нельзя будет ни удалить одно из окон уменьшением его размера до нуля (при перемещении разделителя окна), ни добавить новый вид (кнопка создания нового вида будет недоступна). Данная функциональность удобна для создания шаблонов с заранее определённым набором видов.

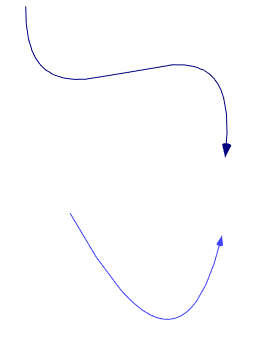

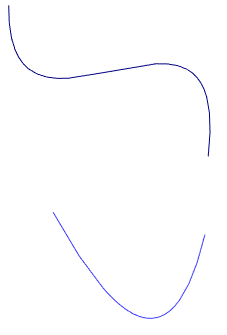

Рисовать стрелки у 3D путей/профилей.
|
|
Флаг снят (по умолчанию) |
Флаг установлен |
Выбор прозрачных граней
Группа параметров Выбор прозрачных граней позволяет управлять выбором прозрачных граней в 3D сцене:
Порог прозрачности. Параметр может принимать значения от 0 до 1. Возможно задание значения порога прозрачности с помощью переменной. Если прозрачность какой-то грани тела выше указанного порога, при выборе в 3D сцене данная грань игнорируется.
Напомним, что прозрачность 0 соответствует абсолютно непрозрачному телу (грани), 1 – абсолютно прозрачному. Прозрачность больше 1 невозможна, поэтому значение порога 1 (по умолчанию) соответствует обычному поведению системы.
Выбор по рёбрам. Если флажок установлен, то те грани, прозрачность которых больше заданного порога, можно выбирать по их рёбрам (как в режиме рёберного отображения). При выключенном флажке такие грани выбрать невозможно.

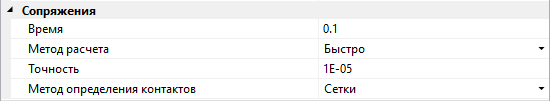

Сопряжения
Группа параметров Сопряжения устанавливает производительность решателя сопряжений только при регенерации модели.
Время. Устанавливает коэффициент, характеризующий предельное время расчёта для решателя (по принципу меньше - больше). Устанавливается в пределах от 0 до 1.
Метод расчёта. Устанавливает один из двух доступных методов расчёта – точно или быстро.
Подробную информацию о методах расчёта можно найти в разделе 3D Сборки – Сопряжения и степени свободы.
Точность. Устанавливает точность расчёта сопряжений во время регенерации модели. Параметр может принимать значения от 0.000001 (10-6) до 1. Значение точности задаёт минимальную величину отклонений в сопряжениях, при которых сопряжения будут считаться требующими пересчёта. Если в документе нет ни одного сопряжения, отклонения в котором равны или превышают эту величину, то пересчёт сопряжений выполняться не будет, что уменьшит время пересчёта модели.
Метод определения контактов - метод определения контактов тел, не являющихся примитивами. Используется при включённом анализе контактов в задачах динамического анализа и команде перемещения сопряжённых тел. Доступны следующие методы:
•Сетки
•Parasolid
Кроме того, вкладка 3D содержит следующие вкладки:
•Элементы оформления
Содержимое вкладок Элементы оформления, Шрифт, Размеры, Альтернативные размеры, Символы, Элементы оформления, входящих в группу вкладок Документ, аналогично содержимому одноимённых вкладок в группе Страница. В данном случае параметры, устанавливаемые на вкладках группы Документ, относятся к элементам оформления, отображаемым в 3Д сцене, а устанавливаемые на вкладках группы Страница - к элементам оформления на чертеже.
•Вид
В группах вкладок Страница и Документ присутствуют вкладки с одинаковым названием Вид, но разным набором параметров. Данные вкладки относятся к виду в 2D и 3D окне соответственно.
