Параметры документа > Документ > 3D > Кабельные изделия

Данная вкладка содержит следующие группы параметров:

•Округление длин проводников в отчётах и на раскладках

•Припуски на длину КИ, проценты от длины по 3D модели

Округление длин проводников в отчётах и на раскладках

Использовать округление

Включает использование округления до ближайшего значения кратного Точности округления при расчёте длин проводников и кабельных изделий в отчётах и на раскладках.

Точность округления

Измеряется в метрах.

Округление вверх

Включает использование округления к большему значению кратному Точности округления при расчёте длин проводников и кабельных изделий в отчётах и на раскладках.



Пример:

Исходное значение - 3.21

Точность округления - 1

Результат округления до ближайшего значения - 3

Результат округления к большему значению - 4

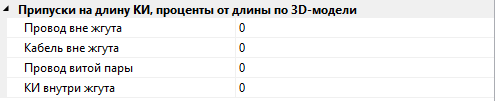

Припуски на длину КИ, проценты от длины по 3D модели

При расчёте длин КИ для отчётов к длине изделия, рассчитанной по 3D модели, автоматически добавляется указанный припуск. Припуски задаются отдельно для разных типов КИ: Провод вне жгута, Кабель вне жгута, Провод витой пары, КИ внутри жгута.
