Проекция по модели внешнего файла

Режим построения проекции по модели из внешнего файла можно использовать при работе со сложными 3D моделями, сборками, когда можно существенно экономить вычислительные ресурсы за счёт исключения необходимости пересчёта 3D модели. При построении 2D проекции система берёт из внешнего файла только сохранённые в нем геометрические данные. Также можно при необходимости составлять единый чертёж на основе разных 3D моделей (разные исполнения, отдельные фрагменты и т.д.).

Опция выбора внешнего файла для построения проекции доступна в автоменю команды:

Если пользователь вызовет команду создания 2D проекции, а в текущем документе будет отсутствовать 3D модель, то первоначально в автоменю будет присутствовать только эта опция. При вызове этой опции появляется стандартное диалоговое окно для выбора файла. После выбора файла с 3D моделью в автоменю становятся доступны все остальные опции для построения проекции. Далее построение проекции ведётся как обычно. При этом ограничены возможности по выбору элементов для проецирования. В данном случае всегда проецируется вся 3D модель, находящаяся в выбранном файле.

При необходимости создания нескольких проекций на основе внешнего файла не обязательно каждый раз выбирать его. При построении связанных видов (связанный стандартный вид, разрезы, сечения, виды по стрелке) данные о 3D модели автоматически берутся с исходной проекции.

Информация об использованном внешнем файле записывается в дереве 3D модели рядом с именем 2D проекции. Если выбрать 2D проекцию , то в контекстном меню доступна команда Открыть, которая открывает связанный с проекцией документ. В окне Параметры 2D проекции на закладке Элементы также можно видеть имя файла, на основе которого построена 2D проекция.

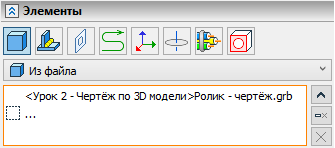

Режим построения проекции по модели из внешнего файла можно также активизировать, установив способ проецирования Из файла для Тел и операций в разделе Элементы окна параметров. Опция при этом будет активизирована автоматически.
