Линии проекции

На вкладке Линии окна параметров команды Проекция можно изменять параметры линий проекции отдельно для каждого 3D элемента построения, тела или фрагмента.

В верхней части отображается список выбранных элементов, для которых можно изменять параметры линий.

Выбрать элементы, для которых нужно изменить линии, можно кликнув по пункту … в списке.

Пункт Стили линий по умолчанию позволяет настроить стиль линий остальных элементов, за исключением выбранных выше.

В центре расположен список категорий линий проекции. Для отображения линий выбранной категории на проекции необходимо установить флаг слева от названия категории.

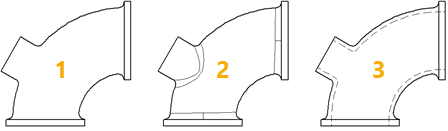

Одна и та же проекция с разными наборами отображаемых линий

1 - Основные линии

2 - Основные линии + Гладкие сопряжения
3 - Основные линии + Невидимые линии

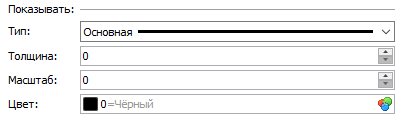

Доступные для изменения параметры линий отображаются в нижней части и зависят от выбранной категории.

Можно выбрать несколько категорий одновременно и задать для них общие параметры.

Использовать цвет тел. При включении данного параметра цвет всех линий проекции и штриховок в сечении определяется цветом, назначенным для проецируемых операций. Цвет тела используется при отображении в режиме тоновой закраски.

Создавать вспомогательные линии. После установки данного флага все линии созданной проекции будут вспомогательными.

Тип. Из выпадающего списка можно выбрать тип линий для выбранной категории.

Толщина. Задаёт толщину линий.

Масштаб. Позволяет задать величину штрихов для не сплошных линий.



Цвет. Можно выбрать цвет из выпадающего списка или указать номер необходимого цвета.



Категории линий:

•Основные линии. Позволяет задать параметры основных линий.

•Невидимые линии. Параметры данной группы управляют наличием и параметрами отображения невидимых линий на 2D проекции.

•Гладкие сопряжения. На проекции могут быть показаны гладкие сопряжения граней (когда на стыке не образуется острого угла). Данная группа параметров управляет отрисовкой гладких сопряжений, задаёт способ отображения (тип, цвет и т.д.) используемых для этого линий изображения. При выборе в списке категорий пункта Гладкие сопряжения ниже под параметрами линии появляется флаг:

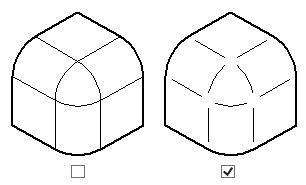

oС недоводом. Эффект применения данной опции показан на рисунке:

•Осевые линии. При проецировании поверхностей вращения (цилиндр, конус, тор) можно автоматически проставить осевые линии. Флажок Осевые линии также управляет прорисовкой осей сгибания на проекциях тел, полученных операцией Разгибание. При выборе в списке категорий пункта Осевые линии ниже под параметрами линии появляются флаги дополнительных опций:

oВ случае, когда тело имеет несколько поверхностей вращения, полезно использовать опцию Объединять (включена по умолчанию) во избежание наложения осей друг на друга.

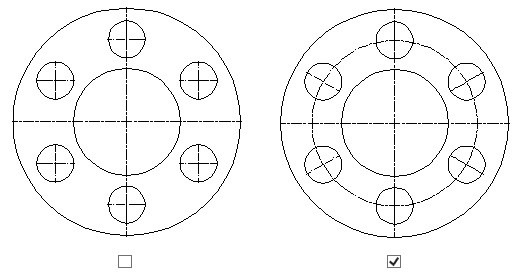

oПри наличии отверстий, располагающихся по окружности, полезно использовать опцию Радиальные оси (включена по умолчанию). Эффект показан на рисунке ниже.

•Резьбы. При создании 2D проекций автоматически распознаются имеющиеся в модели резьбы. При включённой опции создаются линии обозначения резьбы в случаях, если резьба видна на данной проекции спереди, сбоку, либо плоскость разреза совпадает с осью резьбы. При простановке размера по такому изображению резьбы система автоматически подставляет необходимое обозначение. Данные для обозначения берутся из параметров операции по созданию резьбы. При выборе в списке категорий пункта Резьбы ниже под параметрами линии появляется дополнительный параметр:

oМинимальная высота. Минимальное расстояние между тонкой и основной линиями резьбы на чертеже. Задаётся в единицах измерения, установленных для Страницы в Параметрах документа (по умолчанию - в миллиметрах). При снятом флаге линии резьбы строятся в соответствии с фактической высотой.

Также см. главу Отображение резьбы на проекциях.

•Гладкие невидимые линии. К данной категории относятся гладкие сопряжения невидимые на проекции.

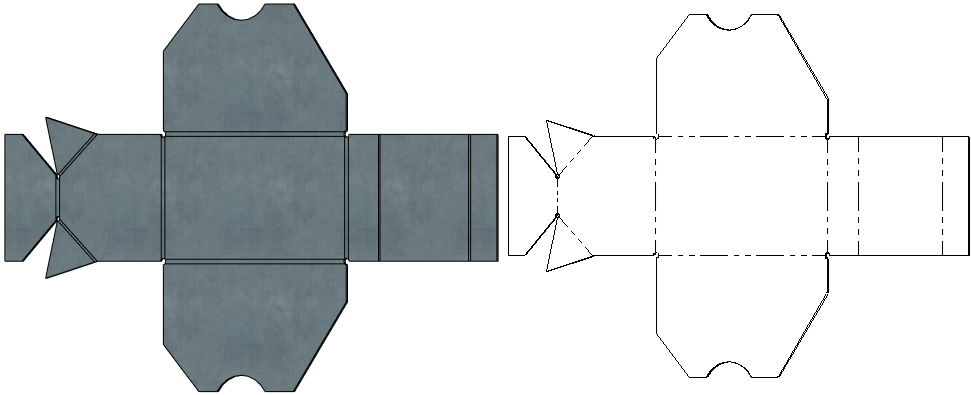

•Линии сгиба предназначены для отображения линий сгиба на проекциях деталей из листового металла.



•Линии изломов сечений/разрезов. Используется для рисования видимых сегментов рёбер, которые были получены пересечением проецируемых тел с плоскостями ступенчатых сечений, ортогональных к направлению проецирования. Параметры данных линий также можно настроить на вкладке Сечения.



•Траектории перемещения. Используются при проецировании разборки.
