Отображение резьбы на проекциях

На 2D проекциях резьбовых тел по умолчанию автоматически проставляются линии обозначения резьбы.

Наличие линий управляется параметрами проекции, закладка Линии.

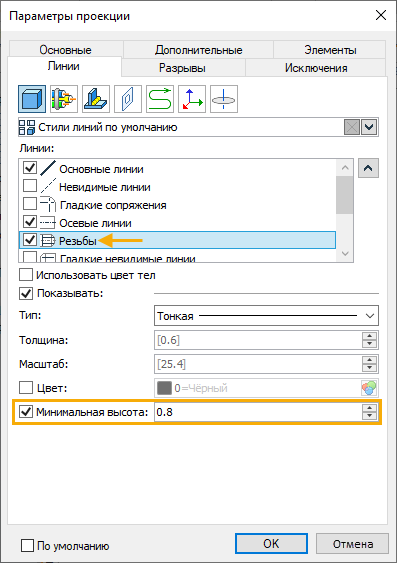

Обычно расстояние на чертеже между тонкой линией резьбы и основной линией резьбовой грани соответствует фактической высоте профиля резьбы, умноженной на масштаб проекции. Однако, при маленьком масштабе проекции эти две линии могут сливаться друг с другом. Чтобы этого не происходило, в параметрах проекции по умолчанию включена опция Минимальная высота со значением 0.8 мм. В результате, если высота резьбы на листе чертежа с учетом масштаба проекции составляет менее 0.8 мм, то фактическое значение высоты игнорируется, а линия резьбы изображается на расстоянии 0.8 мм от основной линии. Данную опцию можно отключить, сняв её флаг, или изменить значение минимальной высоты профиля. Флаг и поле ввода минимальной высоты доступны в параметрах проекции на вкладке Линии при выборе резьб в списке типов линий.



При построении разрезов резьбовых соединений в параметрах 2D проекции должен быть установлен флажок Закрашивать очерк элемента. Если флажок установлен, то изображение резьбового соединения строится корректно. В противном случае линии проекции болта и отверстия будут накладываться друг на друга (так как тела в резьбовом соединении имеют взаимное проникновение).

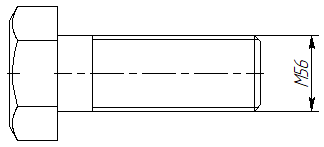

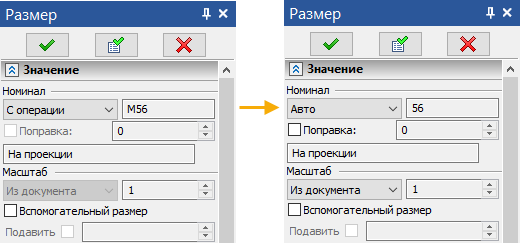

При простановке размеров по линиям резьбы автоматически проставляется обозначение резьбы. Для отмены этого режима (простановки обычного размера) необходимо в параметрах размера изменить значение параметра С операции на Авто (по умолчанию у размеров по линиям резьбы стоит С операции).

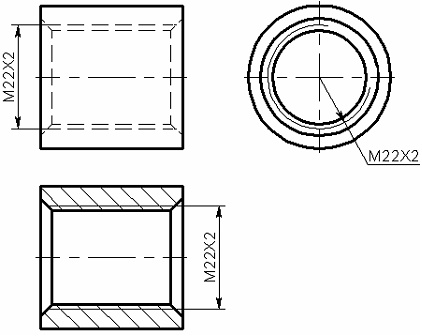

Скрытые резьбы могут отображаться на 2D проекции пунктирными линиями при включении режима показа невидимых линий, а при создании сечения или разреза резьба изображается обычным способом. В этих случаях также возможно автоматическое нанесение обозначения резьбы при создании размеров по линиям резьбы.
