Значение размера |

|
Значение размера |
|
Вкладка Значение окна параметров команды
Размер содержит следующие элементы управления:
Данный параметр определяет, как будет задаваться номинальное значение размера. Из выпадающего списка можно выбрать следующие варианты:
•Нет. Значение не указывается на размере.
•Авто. Значение рассчитывается автоматически на основе элементов чертежа, по которым построен размер. Это позволяет автоматически изменять значение при каком-либо изменении чертежа.
•Вручную. Значение указывается вручную пользователем в поле ввода справа от выпадающего списка. При каком-либо изменении чертежа значение такого размера будет оставаться неизменным. Данный вариант используется, когда необходимо указать значение, не соответствующее рассчитанному автоматически. При вводе значения в поле можно пользоваться командами контекстного меню, например для задания угла в градусах, минутах и секундах или для задания значения с помощью переменной.
•Вручную с поправками. Значение размера задаётся вручную пользователем, как в предыдущем варианте. Однако на чертеже размерное число данного размера будет отображаться с учётом заданного масштаба и поправки (см. ниже).
•Управляющий. Значение также задаётся вручную пользователем, но оно влияет не только на отображение размера на чертеже, но и на геометрию исходных объектов. Подробнее см. главы Управляющие 3D размеры и Управляющие 2D размеры.
•По исходным линиям. Данный вариант присутствует у 2D размеров, проставленных на элементах любой ассоциативной копии. При выборе данного варианта размерное число определяется по исходным элементам копии (если для такого размера выбрать вариант Авто, то номинал размера высчитывается на основе тех элементов копии, к которым привязан размер). Вариант По исходным линиям можно использовать, например, для простановки размеров на выносных видах без учёта масштаба вида.
•С операций. Данный вариант присутствует в списке у размеров, создаваемых на линиях 2D проекции (или их ассоциативных копиях), соответствующих резьбе, созданной в 3D модели при помощи команды
Резьба или режима создания резьбовых отверстий в команде
Отверстие. Также данный вариант доступен у 3D размеров, проставленных на резьбовых гранях 3D модели. При выборе данного варианта вместо размерного числа отображается обозначение резьбы, взятое из параметров соответствующей 3D операции.
•С 3D родителя. Данный вариант присутствует в списке только у размеров, создаваемых на линиях 2D проекции (или их ассоциативных копиях) при условии, что на соответствующих этим линиям гранях, рёбрах, вершинах исходной 3D модели проставлены 3D размеры. При выборе данного варианта текст и параметры 2D размера будут унаследованы 3D размера.
Независимо от опции, выбранной в выпадающем списке данного параметра, после создания размера можно нажать
непосредственно на его значении на чертеже и ввести значение с клавиатуры в появившейся панели ввода
. По умолчанию в установках системы включена опция Устанавливать параметр "Управляющий" при редактировании (Установки > Ограничения и размеры > Автоматически создавать размеры). Вследствие этого, любой 2D размер автоматически становится управляющим при редактировании его значения таким образом.
Формат отображения номинала размера на чертеже задаётся отдельно на вкладке Единицы.
Данный параметр задаёт значение поправки, которая всегда будет прибавляться ко значению размера. Доступен только, если в выпадающем списке параметра Номинал выбраны варианты Авто, Вручную с поправками или По исходным линиям. В случае задания масштаба поправка прибавляется к уже отмасштабированному значению размерного числа. Значение поправки может быть как положительным, так и отрицательным. Значение можно ввести с клавиатуры или задать вещественной переменной.
Недоступное для редактирования поле под параметром Поправка показывает информацию о том, каким образом создан размер:
•На чертеже – обычный 2D размер, построенный по узлам или линиям 2D чертежа. Номинал размера рассчитывается по геометрии чертежа или задаётся вручную;
•На копиях: на чертеже – размер построен на элементах ассоциативной копии узлов и линий 2D чертежа;
•На копиях: на проекции – размер построен на элементах ассоциативной копии линий 2D проекции;
•На проекции – размер построен на линиях 2D проекции. Если на гранях 3D модели, соответствующих данным линиям проекции, существует 3D размер, а в поле Номинал у 2D размера стоит С 3D родителя, то к строке информации добавляется «(*3D)»;
•На операции – данная строка отображается у 3D размеров, построенных на вершинах, рёбрах и гранях 3D модели (см. Размер в 3D сцене);
•Спроецирован – данная строка отображается у 2D размеров, созданных командой автоматического создания 2D элементов оформления на проекции по 3D элементам оформления (см. Проецирование 3D элементов оформления).
Масштабный коэффициент, который даёт возможность управления значением размера. Например, если какая-то часть чертежа выполнена в другом масштабе без разделения на чертёжные виды, то, поскольку единицы измерения на всём пространстве чертеже одни и те же, для размеров этой части чертежа необходимо установить масштабный коэффициент. Тогда значение размера будет отображаться с учётом заданного масштаба (т.е. умноженное на заданный масштабный коэффициент). Масштаб не задаётся, если для параметра Номинал установлено значение Вручную, С 3D родителя или Нет. Из выпадающего списка можно выбрать один из следующих вариантов задания масштаба:
•Из документа. Масштаб берётся из параметров документа (Параметры документа > Страница > Размеры > Масштаб).
•Нет. Размер не имеет масштабного коэффициента.
•дюймы/мм, мм/Дюймы. Стандартные масштабные коэффициенты, введённые для удобства пользователя. При выборе одного из этих пунктов автоматически задаётся необходимый масштабный коэффициент для перевода единиц измерения.

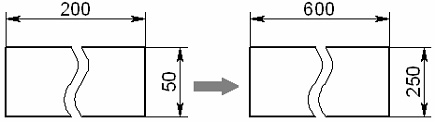

•Пользователя. Данный вариант устанавливает, когда необходимо задать произвольный масштабный коэффициент. Значение коэффициента вводится в поле ввода справа от выпадающего списка. Например, в примере, показанном на рисунке, справа задан масштабный коэффициент «5» для обоих размеров, а у верхнего размера также задана поправка «-400».
Вспомогательный размер
При установленном флаге размер будет являться вспомогательным. Вспомогательные размеры не выводятся на печать, а в окне чертежа отображаются голубым цветом. Подробнее см. Вспомогательные размеры.
Данный параметр доступен только для управляющих размеров. При установленном флаге управляющий размер будет восприниматься системой как обычный информационный, т.е. он не будет влиять на геометрию чертежа, а при редактировании чертежа значение размера будет изменяться в соответствии с изменениями геометрии исходных объектов. При снятии флага размер снова станет управлять геометрией, а его значение вернётся к имевшемуся на момент подавления. Рядом с флагом находится поле ввода. Снятый флаг соответствует значению "0" в поле ввода, а установленный - значению "1". Значение в поле ввода можно ввести с клавиатуры или задать вещественной переменной для управления подавлением при помощи параметризации. Любые значения больше единицы при подстановке в поле заменяются на единицу, любые значения меньше единицы - на ноль.
