Управляющие 3D размеры

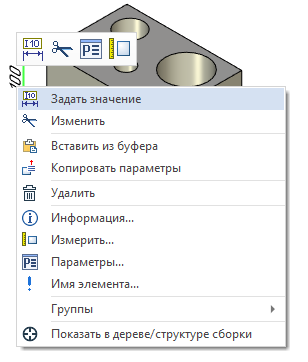

3D размеры могут быть управляющими размерами для 3D операций. Это значит, что при изменении номинала размера автоматически изменяются соответствующие геометрические параметры операции. Управляющие 3D размеры создаются автоматически или вручную. Значение управляющего размера можно менять как с помощью команды Задать значение, так и в команде редактирования размера.

Для изменения геометрии 3D модели могут также использоваться 2D размеры, соответствующие управляющим, проставленные на 2D проекциях. Это соответствие система определяет автоматически. Информация об управляющих размерах на проекции доступна в главе Использование размеров на проекции для управления 3D моделью.

Автоматическое создание управляющих 3D размеров

Для операций твердотельного моделирования доступна опция Создать управляющие размеры. Она создаёт управляющие размеры для геометрических параметров операции.

При создании операции данную опцию можно активировать на вкладке Опции окна параметров. Размеры будут созданы по окончании создания операции. Для уже созданных операций опцию можно активировать в контекстном меню операций и тел. Размеры будут созданы сразу после активации. Если активировать опцию из контекстного меню тела, управляющие 3D размеры создаются на всех операциях, участвовавших в создании тела, где это возможно.

Создание управляющих 3D размеров вручную

Управляющие 3D размеры могут быть созданы пользователем и вручную. Для этого при ручном создании размера выбираются грани, положение которых определяется геометрическим параметром операции. Например, можно использовать противоположные грани тела, полученного выталкиванием или цилиндрическую грань, полученную сглаживанием. При этом состояние флага Создавать управляющие размеры, расположенного на вкладке Опции окна параметров команды Размер не имеет значения. Размер в любом случае будет управляющим, если системе удастся найти соответствие между размером и геометрическим параметром операции.

Аналоги некоторых управляющих размеров, создаваемых автоматически, не могут быть созданы вручную.

Кроме того, для многих 3D размеров, не связанных с параметрами операций, система в ряде случаев автоматически может найти связи с 2D построениями, использованными для создания тела, на гранях которого проставлены эти размеры. Благодаря этому, изменяя номиналы подобных 3D размеров, можно также управлять 3D моделью. При изменении номинала такого размера система будет пытаться автоматически найти те 2D построения, изменение которых необходимо для обеспечения нового номинала указанного 3D размера. Например, если проставить 3D размер между двумя боковыми гранями операции выталкивания 3D профиля, то система в ряде случаев способна восстановить цепочку построений: 3D профиль -> Контур профиля на рабочей плоскости -> 2D построения, определяющие контур 3D профиля. В этом случае при изменении номинала размера система будет изменять соответствующие 2D построения, 3D профиль, построенный на их основе и само тело, получаемое операцией выталкивания.

См. также:

•Управляющие 2D размеры

•Использование размеров на проекции для управления 3D моделью
