Связь размеров в 3D сцене с размерами на чертеже

 Предыдущая страницаВ началоСледующая страница

При наличии размеров в 3D сцене можно вручную или автоматически создать на чертеже соответствующие им 2D размеры.

Связь размеров в 3D сцене с размерами на чертеже

Некоторые параметры размеров, созданных в 3D сцене, автоматически передаются в размеры, создаваемые в 2D окне на соответствующих линиях 2D проекции данной модели.

Для передачи данных из 3D размера в 2D необходимо обновить проекцию после создания 3D размера перед созданием соответствующего 2D размера. Данные подхватываются только для новых размеров. Передача данных недоступна для 2D размеров, созданных до создания соответствующих им 3D размеров.

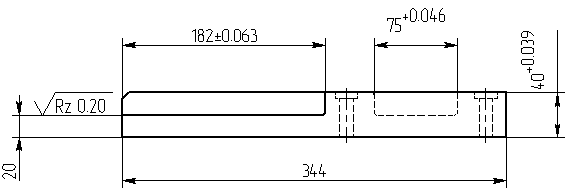

10S_3DPMIProjecting2

По умолчанию в результате создания 2D размера его номинальное значение, текст до, после и под значением, поля допусков и посадок, а также предельные отклонения наследуются с соответствующего 3D размера при наличии такового. При этом, можно управлять тем, какие из перечисленных параметров будут унаследованы. В выпадающем списке параметра Номинал можно выбрать другое значение вместо значения С 3D родителя, автоматически установленного при создании связи. Поля унаследованных параметров текстовых строк, допусков/посадок и отклонений неактивны, но при наведении на них курсора мыши появляются всплывающие флаги, позволяющие отключить/включить наследование для данного параметра:

•Проецировать строку до размера

•Проецировать строку после размера

•Проецировать строку под размером

•Проецировать информацию о допуске

Последний флаг является общим для допуска, посадки и их отклонений.

10_Dim2Dby3DPopup1

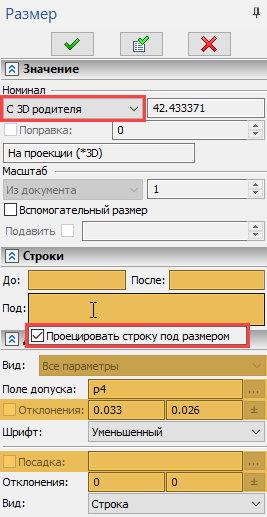

Красным выделены выпадающий список номинального значения размера
и всплывающий флаг управляющий наследованием текста под размером.

Оранжевым выделены поля, при наведении курсора на которые

появляются всплывающие флаги.

Проецирование 3D размеров

По имеющимся 3D размерам и другим элементам оформления можно автоматически создать соответствующие 2D элементы оформления с помощью команды 2DProjectionAnnotations20x20 Создать элементы оформления на проекции, доступной в контекстном меню 2D проекции. Подробнее см. Проецирование 3D элементов оформления.
