Разрез и сечение

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

ProjectionSection40x40

Сборка (3D) > Дополнительно > Сечение

Сварка > Дополнительно > Сечение

Клавиатура

Текстовое меню

<3SJ>



Также данная команда доступна в виде опции в команде Проекция:

ProjectionView3

<2>

Разрез и сечение

Перед тем как начать строить разрез или сечение, нужно иметь в наличии ряд элементов. Во-первых, предварительно требуется построить либо 3D сечение (команда 3D Сечение), либо обозначение сечения на чертеже (команда Обозначение вида). Причём последний элемент должен быть построен на одной из существующих проекций. Только в этом случае возможно его использование для построения разрезов.

3D сечение можно применить и к стандартному виду. Отличие состоит в том, что для проекции типа ProjectionView3 Разрез и сечение направление проецирование определяется первым применённым  сечением, тогда как для стандартного вида направление задаётся независимо от сечений.



Далее необходимо вызвать команду Разрез и сечение и выбрать обозначение сечения на 2D чертеже или 3D сечение с помощью опций:

ProjectionCut1

<S>

Создать 2D проекцию на основе 3D сечения

ProjectionCutComplex

<L>

Выбрать обозначение вида для создания проекции

Нормаль плоскости сечения будет задавать направление проецирования.

Далее с помощью соответствующих опций нужно задать точку привязки проекции на 2D виде.

Разрыв или установка связи создаваемой проекции с заданным сечением осуществляется с помощью опции:

ProjectionViewSnap

<K>

Установить / разорвать проекционную связь с проекцией

Далее можно выбрать элементы для проецирования и элементы, к которым будет применяться сечение.

При построении проекции на основе 3D сечения по умолчанию в список элементов для проецирования автоматически заносятся только те элементы, к которым применено это 3D сечение. При построении проекции на основе обозначения вида по умолчанию проецируются все элементы. При необходимости можно выбрать элементы вручную. Выбор осуществляется при помощи опции автоменю:

SelectElements

<E>

Выбрать элементы модели для проецирования

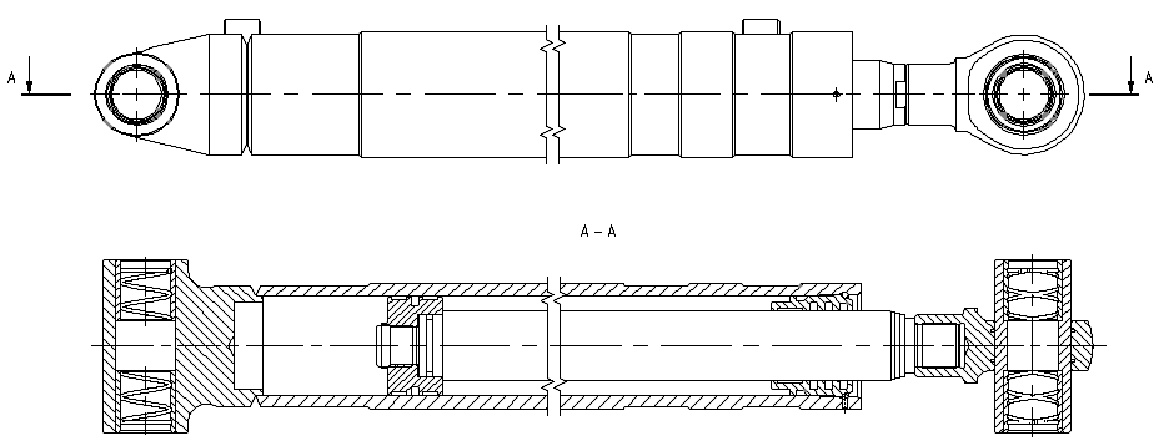

При построении сечения или разреза на основе 2D обозначения вида учитывается наличие разрыва на исходной проекции.

clip5202

Набор параметров и опций автоменю применения 3D сечений к проекциям описан в разделе Параметры разрезов и сечений.
