Вид по стрелке

Вызов команды:

Также данная команда доступна в виде опции в команде Проекция:

Прежде, чем создавать Вид по стрелке, необходимо нанести на чертеж стрелку, задающие направление проекции вида по стрелке.

Для этого необходимо активировать вид, с которого будет браться проекция, и вызвать команду Обозначение вида и выбрать опцию:

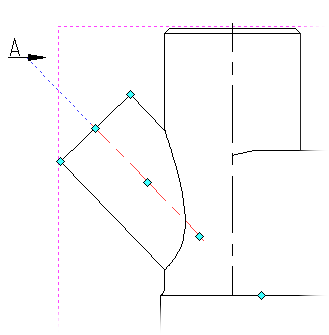

Теперь можно наносить стрелку на чертёж, привязываясь к любым элементам или в произвольное место. По умолчанию стрелка направлена вправо, для более точной настройки направления можно воспользоваться опциями автоменю:

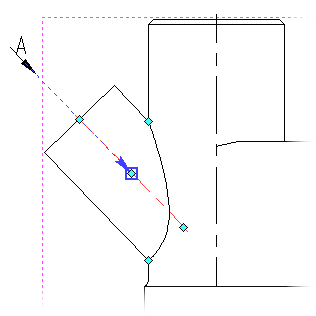

С помощью опции можно выбрать первый узел привязки к проекции, для удобства система автоматически продлевает линии, для более удобного размещения стрелки:

Далее система автоматически предлагает выбрать второй узел привязки.

Дополнительно можно воспользоваться опциями и . Опция изменения положения стрелки поворачивает стрелку по часовой на 90 градусов при каждой активации, а опция изменения положения текста перемещает текст по двум возможных позициям - над стрелкой или под стрелкой.

После того, как стрелка была создана, можно приступать к формированию проекции.

Вызовите команду Вид по стрелке и выберите недавно построенную стрелку на чертеже.

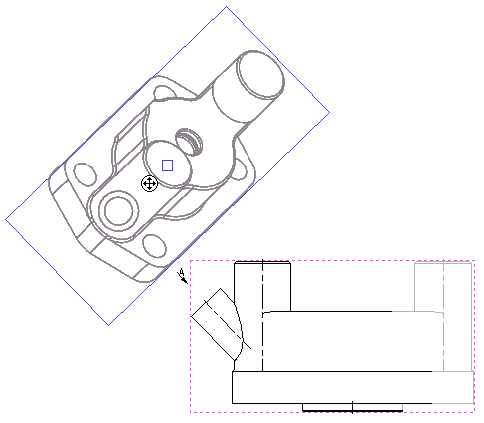

Относительно главного вида будет строиться дополнительный. По умолчанию дополнительный вид сохраняет проекционную связь с главным видом. Для того, чтобы разорвать связь с видом необходимо деактивировать в автоменю опцию:

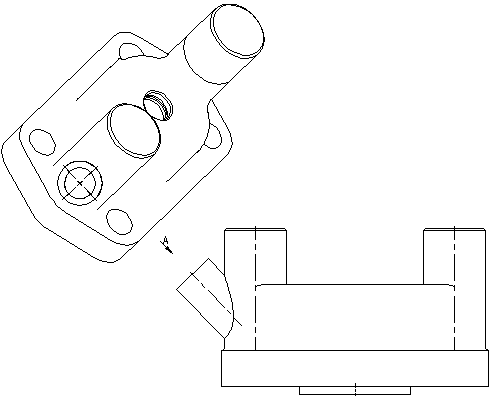

Последние действия – расположите проекцию на чертеже и, если нужно, выберите элементы модели для проецирования.
