Местный разрез |

|
Местный разрез |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Чертёж > Проекция > Местный разрез Сборка (3D) > Дополнительно > Местный разрез Листовой металл (2D) > Чертёж > Местный разрез Сварка > Дополнительно > Местный разрез |
Клавиатура |
Текстовое меню |
<3DJ> |
Чертёж > Проекция > Местный разрез |

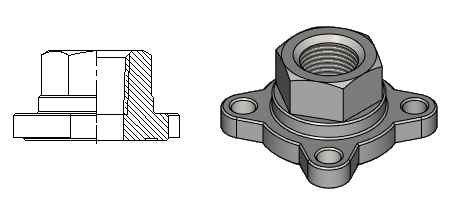

Местный разрез позволяет показать рассечь отдельную область проекции. Рассекаемая область ограничивается произвольным контуром, задаваемым пользователем. Плоскость разреза параллельна плоскости родительской проекции и проходит через выбранный пользователем 3D узел в 3D сцене или 2D узел на другой проекции.
Местный разрез можно создать с помощью общей команды построения проекций, или с помощью отдельной команды - Местный разрез.
В команде Местный разрез доступно два режима:
 | В составе проекции Разрез является составной частью основной проекции. Контур области разреза либо создаётся вручную непосредственно при создании разреза (сплайн, окружность эллипс, прямоугольник), либо получается путем проецирования выбранного 3D профиля на секущую плоскость. |
 | Аппликация Разрез является отдельной проекцией, накладываемой на основную проекцию. Контур области разреза можно создать непосредственно при создании разреза (сплайн) или использовать контур предварительно созданной штриховки. |
Переключение между режимами осуществляется с помощью кнопок в окне параметров команды. По умолчанию после вызова команды активен режим В составе проекции.
Основные темы в этом разделе:
•Местный разрез > В составе проекции
•Местный разрез в команде Проекция
