Три стандартных вида

Вызов команды:

Также данная команда доступна в виде опции в команде Проекция:

Команда позволяет создать сразу три стандартных проекции, находящихся в проекционной связи друг с другом. Набор создаваемых проекций зависит от стандарта, выбранного в установках системы (Установки > 3D > Проекции > Положение видов проекций). По умолчанию выбран стандарт ЕСКД, в результате чего команда создаёт Вид спереди, Вид слева и Вид сверху. Вид спереди является главным и определяет положение остальных. Вид слева располагается справа от вида спереди, а Вид верху - под видом спереди. Если сменить стандарт на ANSI, вместо Вида слева создаётся Вид справа, а вместо Вида сверху - Вид снизу; при этом их положение относительно главного вида остаётся тем же. Данные виды совпадают с одноимёнными стандартными точками взгляда камеры в 3D окне.

При создании стандартных видов в автоменю есть еще несколько опций, общих для всех видов проекции (опции создания разрывов и работа с сечениями). Работа с ними будет описана ниже.

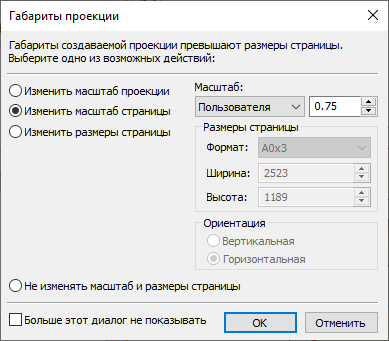

Если система определит, что габариты строящейся проекции не умещаются в пределы рабочей зоны страницы, то она предложит скорректировать настройки для размещения изображения в пределах страницы. Появится диалог, в котором можно выбрать один из четырех вариантов продолжения действий:

•изменить масштаб проекции;

•изменить масштаб страницы;

•изменить размер страницы;

•не изменять ничего.

Все численные параметры коррекции система подбирает автоматически. Пользователь может согласиться с ними или задать другие нужные ему значения.

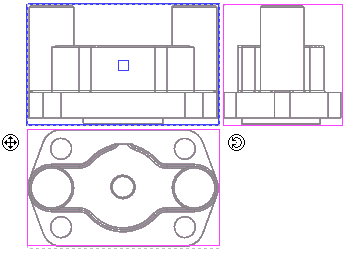

Далее необходимо расположить виды на чертеже. В 2D окне появились 3 розовые рамки с предварительным просмотром, привязанные к курсору. В данный момент выбраны все три проекции. Для привязки какого-то конкретного вида, его нужно выбрать.

Выбор вида осуществляется одним кликом внутрь розового прямоугольника или выбором позиции в выпадающем списке окна параметров. После выбора проекции необходимо выбрать точку привязки на 2D виде. Нажмите , и проекция будет привязана по месту положения курсора. Привязка вида позволяет привязывать проекцию к свободной точке (по месту клика) или к 2D узлу.

Механизм привязки проекции к чертежу общий для всех типов проекций, поэтому в дальнейшем мы больше не будем подробно на нем останавливаться.

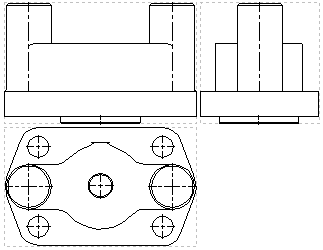

Если привязывается вид спереди (главный), остальные виды сохраняют свое положение относительно главного. Привязка соседних видов осуществляется с соблюдением условий проекционной связи с главным видом. Точка привязки вида расположена по центру проекции. Если требуется совместить точку привязки с конкретным элементом 3D модели (3D узлом или вершиной), то следует строить проекцию с помощью набора инструментов дополнительных возможностей в команде Проекция.

По умолчанию соседние виды сохраняют проекционную связь с главным видом.

Для всех одновременно создаваемых видов устанавливаются одинаковые параметры. В случае, когда требуется установить различные настройки для  отдельного вида, его нужно выбрать в окне параметров. После этого для него можно отдельно задать элементы для проецирования или выбрать 3D сечение для применения на виде. В некоторых ситуациях данный алгоритм создания видов позволяет получить некоторый выигрыш во времени.
