Плоскость касательная к поверхности в точке

Вызов команды:

Данная команда позволяет построить рабочую плоскость, касательную к выбранной поверхности в точке.

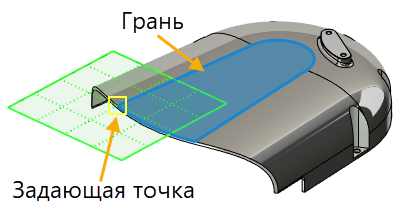

Первым шагом при создании рабочей плоскости данным способом является выбор поверхности. Затем необходимо указать 3D точку, проекция которой на исходную поверхность будет задавать положение точки касания создаваемой рабочей плоскости (проецирование происходит по наименьшему расстоянию до неё). При выборе замкнутой поверхности можно выбрать между проекцией на ближнюю или дальнюю сторону поверхности. В этом случае в 3D окне отображаются манипуляторы в виде бирюзовых шариков, соответствующие данным проекциям. Переключаться между проекциями можно, указав нужный манипулятор.





Дополнительные параметры команды описаны в соответствующем разделе.

Порядок построения

1. Вызовите команду Плоскость касательная к поверхности в точке.

2. Выберите грань, касательно к которой будет проходить рабочая плоскость.

3. Выберите задающую 3D точку, проекция которой будет определять положение точки касания.

4. Задайте сторону рисования эскиза (необязательное действие).

5. Задайте систему координат рабочей плоскости (необязательное действие).

6. Задайте дополнительные параметры (необязательное действие).

7. Подтвердите создание рабочей плоскости.
