Плоскость между двумя плоскостями

Вызов команды:

Данная команда позволяет создать рабочую плоскость между двумя плоскостями или гранями.

Результат зависит от того, параллельны ли выбранные плоскости/грани друг другу, и от величины параметра Отношение. По умолчанию Отношение равно 0.5. Величину Отношения можно изменить либо в окне параметров команды, либо при помощи манипулятора в 3D окне.

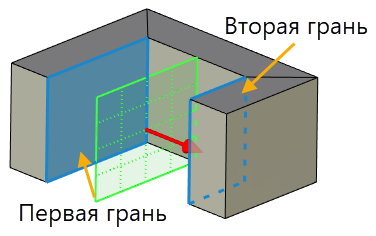

Параллельные плоскости

Если исходные плоскости параллельны, результирующая плоскость также параллельна им, а расстояние между первой исходной плоскостью и результирующей будет равно расстоянию между исходными плоскостями, умноженному на Отношение. Положительные значения откладываются по направлению от первой исходной плоскости ко второй, отрицательные - противоположно. Знак Отношения можно изменить с помощью кнопки Сменить направление.

Таким образом:

•При значении Отношения "0" результирующая плоскость совпадает с первой из исходных.

•При значении Отношения "1" результирующая плоскость совпадает со второй из исходных.

•При значениях Отношения между "0" и "1" результирующая плоскость делит расстояние между исходными плоскостями в пропорции, соответствующей данному значению.

•При значениях Отношения меньше "0" результирующая плоскость располагается по одну сторону от обеих исходных плоскостей. Расстояние от ближайшей (первой) исходной плоскости до результирующей соответствует расстоянию между исходными плоскостями, умноженному на модуль Отношения.

•При значениях Отношения больше "1" результирующая плоскость располагается по одну сторону от обеих исходных плоскостей. Расстояние от ближайшей (второй) исходной плоскости до результирующей соответствует расстоянию между исходными плоскостями, умноженному на разность между Отношением и единицей.



После выбора двух параллельных плоскостей также появляется возможность задать Точку.

При выборе точки положение результирующей плоскости будет определяться следующим образом. Через выбранную точку строится плоскость, параллельная исходным, которая затем смещается относительно этой точки на произведение расстояния между исходными плоскостями на Отношение.

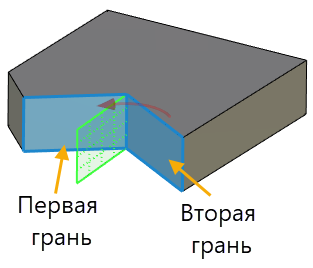

Непараллельные плоскости

Если исходные плоскости не параллельны, угол между первой исходной плоскостью и результирующей будет равен углу между первой и второй исходными плоскостями, умноженному на Отношение.

По умолчанию положительные значения откладываются по направлению кратчайшего поворота от первой исходной плоскости ко второй, отрицательные - противоположно.

Можно переключить направления положительных и отрицательных значений с помощью кнопки Сменить направление. Знак Отношения при этом не изменится.





Дополнительные параметры команды описаны в соответствующем разделе.

Порядок построения

1. Вызовите команду Плоскость - Между двумя плоскостями.

2. Выберите первую плоскость.

3. Выберите вторую плоскость.

4. Выберите точку (необязательное действие).

5. Задайте отношение (необязательное действие).

6. Задайте систему координат рабочей плоскости (необязательное действие).

7. Задайте дополнительные параметры (необязательное действие).

8. Подтвердите создание рабочей плоскости.
