Плоскость перпендикулярно пути

Вызов команды:

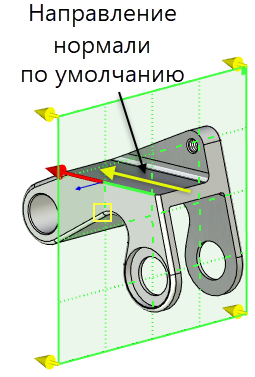

Данная команда позволяет построить рабочую плоскость, проходящую через выбранную точку 3D пути. По умолчанию создаваемая плоскость перпендикулярна выбранному пути, т.е. нормаль плоскости параллельна касательной к этому пути в выбранной точке. При необходимости можно задать любое другое направление нормали.

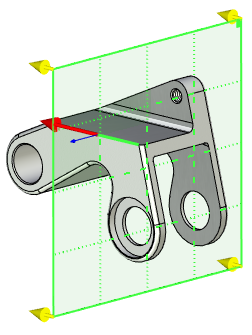

После выбора траектории система создаст рабочую плоскость в выбранной точке на траектории. Положение этой точки определяется координатой Смещение.

В выпадающем списке Тип координат можно выбрать один из двух способов отсчета координаты Смещение:

•По смещению. При данном типе значение имеет размерность длины;

•Параметрический. При данном типе значение имеет безразмерный вид (доля от длины) от 0 до 1.

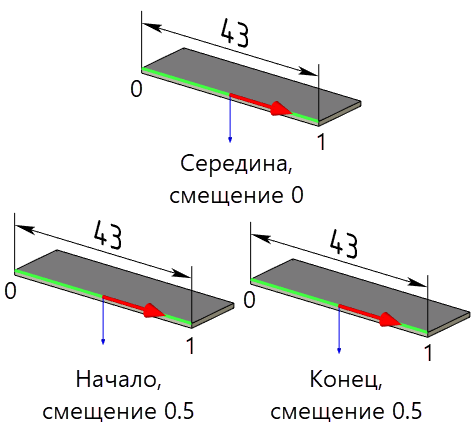

Система также предусматривает возможность выбора Точки отсчёта координаты Смещение:

•Начало. В данном случае точкой отсчёта является начальная точка исходного объекта;

•Середина. В данном случае точкой отсчёта является средняя точка исходного объекта;

•Конец. В данном случае точкой отсчёта является конечная точка исходного объекта;

Смещение можно задавать как с помощью окна параметров команды, так и с помощью манипулятора в 3D сцене.

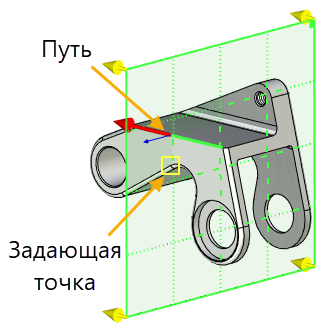

Существует возможность выбрать Задающую точку.

Если задающая точка лежит на пути, то она становится точкой отсчёта смещения

Если задающая точка не лежит на пути, то точкой отсчёта смещения становится точка пути, ближайшая к задающей.

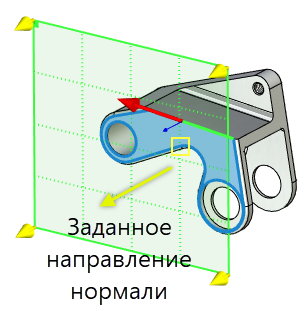

Также можно задать произвольное Направление нормали создаваемой рабочей плоскости.



Дополнительные параметры команды описаны в соответствующем разделе.

Порядок построения

1. Вызовите команду Плоскость - Перпендикулярно пути.

2. Выберите ребро или путь, перпендикулярно которому будет располагаться рабочая плоскость.

3. Укажите 3D точку, через которую будет проходить рабочая плоскость (необязательное действие).

4. Задайте тип координат, точку отсчета и смещение (необязательное действие).

5. Задайте сторону рисования эскиза (необязательное действие).

6. Задайте систему координат рабочей плоскости (необязательное действие).

7. Задайте дополнительные параметры (необязательное действие).

8. Подтвердите создание рабочей плоскости.
